En resumen: Abra nuestra muestra actual de cuatro unidades; no verá el paquete de gel junto al bolígrafo. Levante la bandeja forrada con papel de aluminio y encontrará dos pequeños bolsillos cosidos en la parte inferior, cada uno con un paquete de gel de 75 g. Estos bolsillos se ensamblaron en un banco de trabajo a partir de paquetes de gel prefabricados. Debido a que el centro circular del paquete de gel es más grande de lo previsto según las dimensiones planas, se necesitó más espacio.
Los compradores suelen preguntarnos cuántos gramos de refrigerante necesita una carcasa de ordenador. Mi primera pregunta es: después de llevar la carcasa en una mochila durante una hora, ¿dónde quedará el refrigerante?
La respuesta me pareció muy lógica. Quizás un bolígrafo termine cayendo cerca del refrigerante. Quizás haya que presionar primero la tapa para que la cremallera pueda girar. Quizás el usuario tenga que quitar la capa refrigerante para sacar el bolígrafo. Estos tres puntos son fallos de diseño, ajenos al rendimiento de la disipación de calor.
¿Se puede colocar la insulina junto a una bolsa de hielo?
No. En las muestras que analizamos, ambas bolsas de hielo se colocaron debajo del separador, mientras que la pluma de insulina se colocó encima. Los compradores podrían escribir "bolsa de hielo para insulina" o "bolsa refrigerante para insulina" en la presentación. Pero en la mesa de muestras, aún necesito el producto terminado y el bolsillo para guardarlo. Agregar una bolsa de hielo de mayor tamaño podría ocupar espacio para una cuarta pluma de insulina o estuche de jeringa, y también podría acercar el refrigerante al medicamento.
Las directrices de los Centros para el Control y la Prevención de Enfermedades (CDC) de EE. UU. para viajeros con diabetes recomiendan no colocar la insulina directamente sobre hielo o bolsas de hielo. Las directrices de la Administración de Alimentos y Medicamentos (FDA) de EE. UU. para el almacenamiento de insulina también indican que no se debe usar insulina congelada. Por lo tanto, colocar bolsas de hielo junto a las plumas de insulina en esta situación es inapropiado.
En la etapa de muestreo, verifico tres cosas antes de cerrar la caja: que el separador cubra ambos paquetes de muestras, que los bolsillos los mantengan en la misma posición y que el orden de carga sea claro. Si posteriormente alguien vuelve a colocar junto al bolígrafo un paquete de muestras que estaba al lado, los resultados de temperatura medidos en dicho paquete no podrán reutilizarse.
¿Qué contiene la muestra actual de Pengtour?
Nuestra caja de muestras de referencia tiene dos compartimentos en la parte inferior, cada uno con un paquete de gel blando de 75 gramos. Ambos paquetes de gel se mantuvieron a -18 °C durante 4 horas antes de la prueba, conservando su suavidad al introducir la muestra. A continuación, colocamos una bandeja forrada con papel de aluminio encima e insertamos cuatro bolígrafos analógicos en el compartimento superior.
El corte en la abertura del bolsillo es casi del tamaño final del empaque. Deslicé el empaque completamente y alisé sus bordes por debajo de la línea de la bandeja. Al levantar la bandeja, se veían dos depósitos de refrigerante. Después de volver a colocar la bandeja en su lugar, los bordes del empaque no llegaban hasta la punta del bolígrafo.
No me convenció el primer modelo de bolsillo del dibujo. Comparé la muestra de referencia plana sobre la mesa de trabajo con la bolsa que había estado congelada a -18 °C durante 4 horas. La sección central se sentía abultada y los bordes del cierre eran más resistentes que antes. Tras volver a colocar la bolsa en su sitio, dejé la bandeja y devolví los bolígrafos a su posición original. Entonces, sin presionar la tapa con la otra mano, la cremallera se deslizaba suavemente por cada esquina. Si la cremallera no se abría con facilidad, abría la caja y volvía a medir la profundidad del bolsillo y la altura total de la pila de bolígrafos.
La resistencia en las esquinas me obligó a revisar el interior de la carcasa. Comprobé la profundidad del bolsillo, el grosor de la bandeja y la posición del cierre de la bolsa de gel. Sustituirla por una cremallera más gruesa no solucionó el problema. Si el refrigerante lo suministra el vendedor, una carcasa ya fabricada resulta mucho más útil que una captura de pantalla de la página del producto.
¿Por qué poner las bolsas de embalaje debajo de la valla?
El orden de llenado para esta muestra es fijo. Primero, coloque dos paquetes de bolígrafos en el compartimento inferior. Luego, baje la bandeja y coloque los bolígrafos. Al volver a abrir la caja, retire primero un bolígrafo sin tocar la bandeja. Solo entonces levante la bandeja para revisar el fondo. Cada paquete de bolígrafos debe permanecer en la misma posición que tenía antes de colocar la caja en posición vertical.
Este método de apilamiento requiere una profundidad de carcasa suficiente. Cuando el factor de forma es muy estrecho, el diámetro de la caja, la bandeja y el bolígrafo pueden ocupar toda la altura disponible. Examinamos los dibujos de la sección transversal antes de crear la carcasa de EVA estructurada. Forzar el cierre del modelo blando solo enmascarará el problema del hueco, no lo resolverá.
El paquete puede ser trasladado a otra ubicación. El punto de control también se moverá en consecuencia.

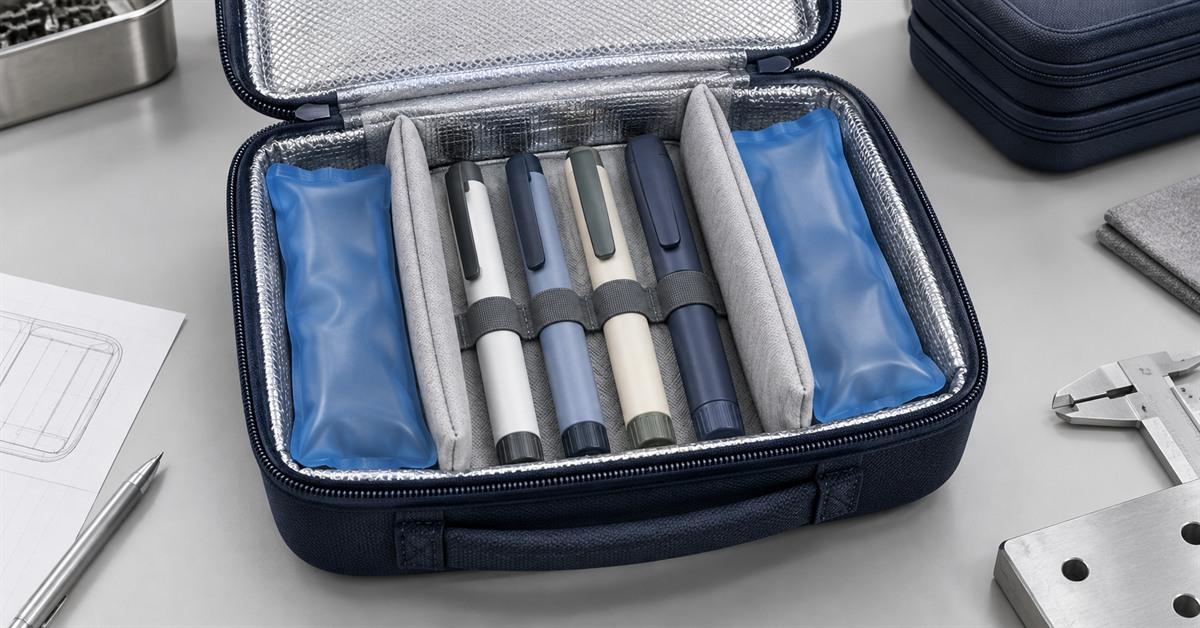

El bolsillo lateral reduce la distancia en un extremo del compartimento para bolígrafos y la aumenta en el otro. Además, ocupa parte del ancho que podría haberse utilizado para guardar accesorios. Si el comprador prefiere esta configuración, las pruebas de fábrica requieren medir la distancia en ambos extremos del compartimento. Medir solo la distancia en la posición central no reflejará esta diferencia.
Si bien el bolsillo en la tapa facilita el acceso, añade peso sobre la bisagra. Primero colocaré el bolígrafo para ver si el cuerpo se retrae al abrir la tapa. Luego, cerraré la tapa lentamente y observaré si hay presión sobre la tapa, el botón de dosificación y la pantalla. Los resultados de la prueba del bolsillo inferior no responden a estas preguntas.
¿La bolsa de gel permanecerá en su sitio después de mover la caja?
Antes de realizar la prueba en cámara cerrada, coloqué las cajas en la mesa de trabajo. En cada bolsillo inferior se colocó un paquete de muestra previamente preparado. Tras dejar la bandeja, devolví cuatro bolígrafos representativos a sus posiciones marcadas. Cerré las cajas con cremallera, las trasladé al otro lado de la cámara de muestras, las coloqué en posición vertical, las giré ligeramente y, finalmente, las volví a colocar en la mesa de trabajo.
Al abrir el embalaje, podrá comprobar si el diagrama de empaquetado se ha mantenido en buen estado. Primero, revise los bordes de ambas cajas. Ninguno de los bordes debe desprenderse del hueco ni levantar la bandeja. La bandeja debe seguir cubriendo completamente la zona del refrigerante. Por encima de la bandeja, cada bolígrafo debe permanecer en su posición original y poder extraerse por completo sin necesidad de desmontar otras piezas.
Esta inspección rápida está diseñada para detectar errores evidentes de espacio o de colocación antes de las pruebas de temperatura. Los compradores que requieran protocolos específicos de pruebas de caída o vibración pueden incluirlos en la descripción del proyecto, especificando la cantidad de muestras y los criterios de aceptación.
¿Por qué tres lecturas de calidad del aire pueden mostrar información que un solo monitor no puede?
Este proyecto utiliza insulina etiquetada para su uso a temperaturas inferiores a 30 °C. Durante las pruebas en fábrica, tres sondas de un registrador de datos independiente midieron la temperatura del aire dentro del compartimento de carga. Una sonda se ubicó a la izquierda, otra entre las cuatro plumas de insulina y la tercera a la derecha.
Las tres lecturas deben ser inferiores a 30 °C. Dejamos de cronometrar cuando la primera lectura alcanza ese valor. También registramos la lectura más baja obtenida durante el experimento.
Ambos extremos son importantes porque la posición central puede enmascarar irregularidades en la distribución. Si ambas bolsas se desplazan hacia la izquierda, el aire cerca de la bolsa izquierda puede enfriarse, mientras que la bolsa derecha alcanzará primero los 30 °C. Las lecturas de los lados izquierdo, central y derecho reflejarán esta diferencia.
Estas sondas son equipos de prueba de fábrica. La carcasa del producto terminado puede incluir una pantalla sencilla para lecturas fáciles en tiempo real, pero esta pantalla no es un registrador de datos de tres canales. Consulte nuestra guía sobre la pantalla de temperatura y el registrador de datos del refrigerador de insulina para conocer las diferencias específicas.
¿Cómo comparar las posiciones de dos tipos de envases?
Supongamos que el comprador quiere comparar el bolsillo inferior y el lateral existentes. Yo crearía una segunda solución utilizando los mismos cuatro bolígrafos y los mismos dos paquetes de 75 g. La configuración del congelador y el tiempo de preparación se mantienen iguales. La temperatura ambiente, los intervalos de registro, la orientación de la caja y el método de apertura también permanecen iguales.
Tras la prueba, la hoja de evaluación mostraba la primera sonda que alcanzó los 30 °C y la ubicación de la lectura más baja. Luego volví a abrir la caja y la usé como un comprador: cerré las cremalleras de las dos esquinas, saqué cada bolígrafo y observé el efecto que tenían los bolsillos laterales en el área de accesorios.
En esta comparación, solo cambió la posición del estuche. Los mismos dos estuches y cuatro bolígrafos se colocaron en el mismo portabolígrafos, utilizando el mismo soporte. Si se necesita un estuche diferente o un portabolígrafos más profundo, se registrará una información aparte para evitar confusiones entre la prueba del estuche y la segunda revisión.
¿Cómo marco los paquetes de gel en un dibujo?
Los planos de producción deben mostrar tanto la orientación del envase como la capacidad de carga del fármaco. Anotaré los siguientes detalles en el mismo plano:
- Especificaciones del envase de gel, dimensiones planas, volumen neto de relleno y cantidad;
- Configuración de la unidad de refrigeración, tiempo de preparación y condiciones de carga;
- La longitud, el ancho y la dirección de apertura finales del bolsillo;
- Material del palé, espesor del producto terminado y lugar de instalación;
- El modelo, la cantidad y la orientación del bolígrafo;
- Las posiciones izquierda, central y derecha de la sonda del registrador de fábrica;
- Temperatura ambiente, intervalo de registro y reglas para finalizar el conteo de tiempo.
El archivo de muestra incluye una fotografía de la configuración junto con los dibujos. La fotografía muestra la caja de embalaje completamente introducida en el compartimento, la bandeja colocada encima y la posición de cada cable de sonda dentro de la carcasa. Utilizamos el mismo número de muestra en la fotografía, los dibujos y los archivos de registro originales.
Esto es especialmente importante en la línea de costura. El operario podría aumentar ligeramente el ancho de la bolsa para facilitar el ensamblaje. Sin embargo, este pequeño margen es suficiente para que la bolsa se deslice debajo de la bandeja. Por lo tanto, en la vista en sección transversal, colocamos la bolsa preparada dentro de la bolsa terminada, con la bandeja directamente encima.
¿Qué debe enviar el comprador antes de abrir la caja?
Antes de enviar la presentación, extienda todos los kits de prueba sobre la mesa. Coloque una pequeña tarjeta escrita a mano junto a cada bolígrafo o vial, indicando su tamaño y cantidad, de manera que sea visible en la vista superior. Además, tome fotos de las agujas, las toallitas, los medidores de glucosa en sangre y las tiras reactivas. Si estos elementos llegaron después de que se terminaron los dibujos, generalmente tendremos que ajustar su posición.
A continuación, se presenta el paquete de gel. El embalaje del producto terminado es la mejor referencia. Mientras los canales de suministro estén abiertos, la presentación puede utilizar las dimensiones planas y los datos de referencia proporcionados por el proveedor, así como el peso de llenado medido, la profundidad central y el ancho del sello. Añada las instrucciones de uso. Una fotografía frontal nos ayuda a identificar el embalaje, pero no muestra con precisión la profundidad central.
Por favor, especifique las dimensiones externas máximas y la temperatura de ensayo ambiental prevista en la presentación. También necesitamos el tiempo de transporte requerido y los límites aplicables en la etiqueta del medicamento. Marque primero manualmente la ubicación preliminar. Procederemos con el diseño CAD una vez finalizada la discusión sobre el diseño.
Consulte la lista de verificación para la aprobación de muestras de bolsas térmicas para insulina para obtener un registro de las configuraciones aprobadas. La sesión informativa sobre el diseño de la caja térmica de insulina portátil abarca la información necesaria para el borrador inicial. Una vez que los protocolos de carga y de bolsas de gel estén listos, envíelos a Pengtour para la revisión de muestras OEM .
