Prototipo de estuche de EVA para dispositivos médicos: qué deben enviar los compradores antes de solicitar muestras.

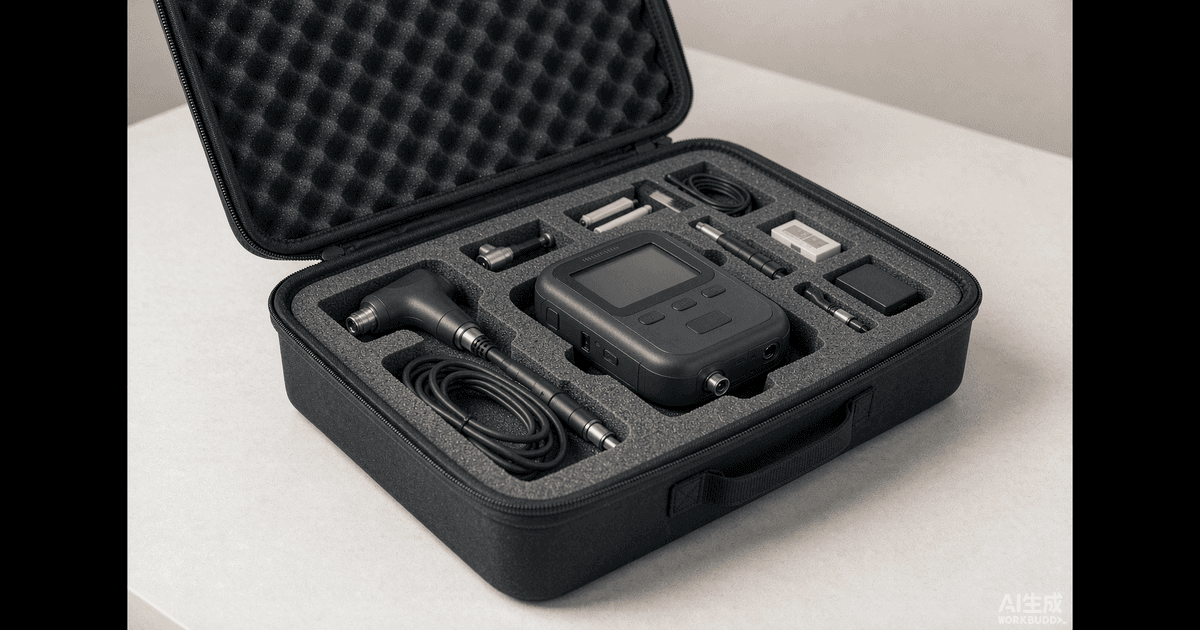

El prototipo de una carcasa de EVA para un dispositivo médico se elabora a partir de la información del dispositivo, no de una carcasa de catálogo. Antes de la toma de muestras, el comprador debe enviar las dimensiones, el peso, fotos o dibujos del dispositivo, la lista completa de accesorios, la información de la versión, la secuencia de acceso requerida y cualquier restricción de presión o contacto conocida. El proveedor puede entonces revisar la carcasa, el inserto, la disposición interna y el cierre como un proyecto integrado.

Esta entrega es importante porque una caja puede servir para el dispositivo principal y aun así no cumplir con la función principal del comprador. Un accesorio puede no tener espacio para ser extraído. Un conector puede estar apoyado contra un soporte rígido. Un inserto de espuma puede ocultar una etiqueta o dificultar el cierre de la tapa. Una muestra puede parecer aceptable sobre una mesa, pero requerir ajustes una vez que el dispositivo esté completamente dentro.

Esta guía está dirigida a marcas de dispositivos médicos, equipos de producto, gerentes de abastecimiento y profesionales de compras que preparan una solicitud de cotización o de prototipo. Se centra en la información necesaria antes del muestreo y en la documentación requerida para la aprobación. No convierte una revisión de ajuste ordinaria en una declaración médica, regulatoria o de rendimiento de transporte.

Qué enviar antes de una revisión del prototipo de la caja EVA

La primera conversación con el proveedor debe incluir información suficiente para distinguir el dispositivo de sus condiciones de transporte. El paquete inicial útil puede contener lo siguiente.

Dimensiones y peso del dispositivo

Indique la longitud, el ancho y la altura totales del dispositivo, junto con su peso en el estado en que se colocará dentro del estuche. Si las piezas extraíbles modifican el tamaño o el peso, indique dichas modificaciones por separado.

No envíe únicamente el nombre del producto ni una fotografía del catálogo. El proveedor necesita saber qué superficies definen la carcasa, qué controles o conectores sobresalen del cuerpo principal y si el dispositivo se colocará dentro de la carcasa con una tapa, sonda, cable u otro componente.

Si el dispositivo tiene superficies irregulares, incluya medidas en las zonas más anchas, altas y sensibles. Marque las asas, pantallas, botones, puertos, rejillas de ventilación, lentes, ruedas, patas u otras características que afecten la cavidad o la forma en que el usuario retira el producto.

Fotografías, dibujos, archivos CAD o una muestra física.

Un proveedor puede revisar fotos, dibujos 2D, archivos 3D o una muestra física como parte del proceso de recopilación de requisitos. La información más adecuada depende del proyecto. Un dibujo acotado permite definir superficies controladas. Un archivo 3D ayuda a comunicar la forma general. Las fotos muestran el estado real del producto y la relación con los accesorios. Una muestra física puede revelar detalles difíciles de mostrar en un archivo.

Para una transferencia digital, identifique el nombre del archivo, la revisión y la fecha. Para una muestra física, identifique el modelo, la versión y si representa el dispositivo de producción final o una muestra de ingeniería. Esto facilita el seguimiento de los comentarios posteriores.

Para proyectos que utilizan CAD u otras referencias digitales, una guía independiente sobre los datos de entrada del modelo 3D para el diseño de la carcasa de EVA puede ayudar al comprador a preparar la discusión del diseño. El archivo en sí no sustituye la verificación del dispositivo real y sus accesorios.

Lista completa de accesorios y lista de materiales

Enumere todos los artículos que deben viajar en la maleta. Incluya la cantidad, las dimensiones aproximadas, el peso (cuando corresponda), la orientación preferida y si el artículo es fijo, extraíble u opcional.

La lista puede incluir:

• fuente de alimentación o cargador;

• cables y adaptadores;

• sondas, sensores o cabezales desmontables;

• controlador, control remoto o accesorio de pantalla;

• Herramientas necesarias para la configuración;

• artículos de limpieza o mantenimiento especificados por el comprador;

• instrucciones o etiquetas impresas;

• Componentes de repuesto incluidos en el paquete de venta.

La lista de materiales o de accesorios debe indicar qué versión de cada elemento corresponde a la muestra. Si la lista de accesorios cambia después de preparar la cavidad o el inserto de espuma, la primera muestra podría dejar de representar la carga prevista.

Congelar la versión del dispositivo y del accesorio

El trabajo con prototipos se vuelve difícil de revisar cuando el producto cambia constantemente sin un registro de versiones visible. Antes de realizar el muestreo, cree una hoja de referencia sencilla para el dispositivo y su carga.

Registrar la versión y el estado del cambio

Como mínimo, tenga en cuenta lo siguiente:

• Modelo y revisión del dispositivo;

• Revisión de accesorios o de la lista de materiales;

• Revisión de planos, CAD o paquetes técnicos;

• fecha del paquete informativo;

• cantidad de la muestra y finalidad de la muestra;

• elementos que son definitivos, provisionales o que aún están en revisión;

• la persona responsable de aprobar los cambios.

Esto no significa que todos los proyectos de dispositivos médicos utilicen el mismo formato de documento. Significa que el proveedor y el comprador deben poder determinar qué información controlaba la muestra.

Si el dispositivo aún está en proceso de modificación, marque claramente los puntos de apertura. Una posición provisional del conector, una batería revisada, un nuevo mango o un cambio en la longitud del cable pueden alterar el inserto, la cavidad, el bolsillo, la correa o el cierre. El proveedor puede evaluar el impacto, pero el comprador no debe considerar la muestra anterior como referencia definitiva una vez que la carga haya cambiado.

Restricciones de presión, contacto y remoción de la marca

El comprador debe identificar las áreas que no deben presionarse, frotarse ni cubrirse. Estas pueden incluir pantallas, botones, conectores, rejillas de ventilación, lentes, superficies de calibración, etiquetas o partes externas delicadas. Asimismo, debe identificar las áreas que pueden soportar soportes, correas o contacto controlado, si el diseño del producto lo permite.

Describa también el procedimiento para extraer el dispositivo. ¿El usuario lo levanta verticalmente, lo tira por un asa, retira primero un accesorio o abre una tapa de retención antes de levantar la unidad principal? La respuesta influye en la profundidad de la cavidad, el espacio para los dedos, la posición de la correa y el orden de la disposición interna.

Un marcado útil puede separar:

• zonas sin contacto o sin presión;

• áreas que requieren espacio libre para los dedos o una herramienta;

• superficies de soporte;

• componentes extraíbles;

• Puntos de salida de cables o de acceso a conectores;

• áreas que pueden abordarse únicamente tras una revisión específica del proyecto.

El objetivo es proporcionar al diseñador de la carcasa una guía práctica. No se trata de una garantía de que una determinada forma o material de espuma satisfaga todos los requisitos del dispositivo sin realizar pruebas.

Describe la estructura del caso que necesitas

La solicitud de documentación para un dispositivo médico debe describir la función de cada componente. "Estuche de EVA con espuma" es una categoría inicial, no una descripción completa de la construcción.

Carcasa y cierre

Indique si se prevé que la funda utilice una carcasa de EVA moldeada o conformada, una estructura de transporte cosida o una estructura que requiera mayor revisión. Anote la dirección de apertura preferida, el método de transporte, la posición del asa, el recorrido de la cremallera y cualquier acceso que deba permanecer disponible mientras el dispositivo esté guardado.

La carcasa también puede requerir un revestimiento, un acabado de bordes, una etiqueta, un logotipo o un diseño de empaque. Estos detalles pueden influir en el espacio interno disponible y en la línea de cierre. Deben discutirse junto con el dispositivo y el inserto, en lugar de añadirse una vez fijada la cavidad.

Para obtener información más general sobre el producto, consulte la guía de Pengtour sobre estuches médicos personalizados de EVA . Este artículo es más específico: trata sobre la aportación del comprador al prototipo y el proceso de aprobación.

Inserto de espuma, soporte moldeado o retención flexible.

El soporte interno puede adoptar diferentes formas según el dispositivo, los accesorios, la secuencia de apertura y los requisitos del proyecto. Algunas opciones incluyen un inserto de espuma EVA o PE, una estructura de soporte elevada, correas elásticas, bolsillos de malla o tela, separadores o componentes extraíbles.

Un inserto de espuma no siempre es la mejor solución para todos los dispositivos. El proveedor debe evaluar si la carga requiere una cavidad con forma específica, soporte por capas, secciones extraíbles, sujeción flexible o una combinación de estos elementos. La elección depende de la geometría del dispositivo, la disposición de los accesorios, el cierre, la manipulación y otras condiciones del proyecto.

Envíe la lógica de inserción prevista junto con la información del dispositivo:

• qué superficies deben recibir soporte;

• ¿Qué zonas necesitan limpieza?

• qué artículos deben separarse;

• qué accesorios necesitan cavidades individuales;

• si los cables deben sujetarse, enrutarse o almacenarse por separado;

• si el usuario debe retirar el accesorio antes que el dispositivo principal;

• si el inserto debe ser extraíble para una carga diferente.

Para cuestiones generales sobre dimensiones, holgura en los bordes y revisión de ajuste, consulte la revisión de ajuste y holgura de la caja EVA correspondiente. El informe del prototipo debe incluir información de contacto y acceso específica del dispositivo, en lugar de copiar un valor de holgura genérico.

Bolsillos, correas, separadores y etiquetas

Una funda puede incluir bolsillos, correas elásticas, separadores de tela, soportes moldeados u otras características internas según lo requiera el proyecto. Describe qué debe contener cada característica y qué debe poder ver o extraer el usuario.

Por ejemplo, un bolsillo para cables puede evitar que se mueva libremente sin cubrir la cavidad del dispositivo. Una correa elástica puede sujetar un accesorio, pero no debe cruzar la pantalla ni el conector. Un separador puede separar la fuente de alimentación del dispositivo, pero no debe obstruir el acceso para levantarlo. Estas son preguntas de ejemplo, no soluciones universales fijas.

Asimismo, identifique la ubicación del logotipo, las etiquetas, las instrucciones y los requisitos de embalaje antes de tomar muestras, si estos afectan la superficie exterior o el espacio interior. La ubicación del logotipo puede interactuar con la junta del panel, el asa o el área moldeada. El embalaje o el método de envío pueden modificar el perfil cerrado aceptable.

Defina el primer tipo de muestra y las condiciones de revisión.

La solicitud de "por favor, envíe una muestra" es incompleta a menos que el comprador y el proveedor acuerden qué se pretende demostrar con dicha muestra. La primera muestra puede centrarse en la forma general, el ajuste de la cavidad, la distribución interna, el acceso con carga, la apariencia o una combinación de estos aspectos.

Indique el propósito de la muestra.

Escribe el propósito de ejemplo en una sola oración, como por ejemplo:

• para comprobar la forma general de la carcasa y el ajuste del dispositivo;

• comprobar la cavidad y la disposición de los accesorios antes del ajuste final del inserto;

• para revisar el estado de carga abierta y cerrada;

• Revisar el logotipo, el forro, la cremallera y la dirección del embalaje;

• para confirmar un diseño revisado tras un comentario de muestra anterior.

Es posible que un comprador necesite más de una muestra o revisión. La cantidad exacta de muestras, el método, el proceso de fabricación, los materiales y los plazos de entrega dependen de los requisitos confirmados del proyecto. No considere la cantidad de muestras ni el plazo de entrega de otro proveedor como un compromiso de Pengtour.

Utilice la carga real o sustitutos precisos.

Una carcasa vacía es útil para comprobar la forma y la construcción básica. Sin embargo, no permite resolver todas las dudas sobre su uso con carga. Si no se dispone del dispositivo real, el comprador y el proveedor deben acordar cómo representar su tamaño, peso, superficies y accesorios para la revisión.

El paquete de revisión debe indicar si utiliza:

• el dispositivo de intención de producción;

• una muestra de ingeniería;

• una unidad de referencia física;

• sustitutos del tamaño exacto;

• Solo diseños digitales o basados en dibujos.

Esta distinción es importante cuando el comprador aprueba posteriormente el ajuste, el espacio libre para desmontar o el funcionamiento del cierre. El registro debe indicar qué fue lo que se revisó realmente.

Revisar el ajuste, el acceso y el cierre antes de la aprobación.

La primera revisión de muestra debe seguir la secuencia de manejo del usuario. Comience con el dispositivo vacío, luego cargue el dispositivo y los accesorios, y finalmente abra, retire, vuelva a colocar y cierre la carcasa según lo previsto.

Compruebe el ajuste del dispositivo y el espacio libre para su extracción.

Compruebe que el dispositivo esté colocado en la orientación prevista y que el inserto o soporte haga contacto con las áreas indicadas en el informe. Verifique el espacio necesario para los dedos, las asas, los cables y las piezas extraíbles.

Preguntar:

• ¿El dispositivo entra en la cavidad sin forzarlo?

• ¿Puede el usuario retirarlo en la dirección deseada?

• ¿Se han cubierto involuntariamente conectores, pantallas, botones o etiquetas?

• ¿Las correas, los bolsillos o los separadores dificultan la extracción del producto?

• ¿El dispositivo se desplaza cuando se maneja el caso en el escenario de proyecto habitual?

• ¿Sigue teniendo sentido la secuencia de accesorios después de la carga?

Una lista de verificación personalizada para la aprobación de muestras de estuches de EVA puede respaldar la revisión general. Para un proyecto de dispositivo médico, agregue a dicha lista las zonas sin contacto específicas del dispositivo, las versiones de los accesorios y la secuencia de extracción.

Comprobación del comportamiento de apertura y cierre

Revise el ángulo o la posición de apertura necesarios para el acceso, junto con el recorrido de la cremallera, la resistencia al cierre y cualquier punto donde la tapa, el forro, el inserto o el accesorio presionen la línea de cierre.

Registre observaciones tales como:

• La trayectoria de la cremallera cambia cuando se cierra la caja cargada;

• El revestimiento entra en la trayectoria del deslizador;

• un accesorio rígido se apoya contra un punto de cierre;

• El inserto hace que la tapa se levante o se desalinee;

• El asa o la correa dificultan el acceso;

• La carcasa necesita una fuerza excesiva para cerrarse bajo la carga prevista.

Estas observaciones ayudan a definir una revisión. No establecen una vida útil fija de la cremallera, un resultado de impacto, un resultado de resistencia al agua, una capacidad de carga ni una aptitud para el transporte. Si un proyecto requiere una prueba formal, defina por separado el método, la construcción de la muestra, las condiciones y los criterios de aceptación.

Consulte el diseño y el paquete completos.

La revisión debe incluir los elementos que el comprador espera aprobar: forma de la carcasa, deformación visible, ajuste del dispositivo, apertura, cierre, forro, inserto de espuma o soporte moldeado, bolsillos, correas, separadores, disposición de los accesorios, logotipo, coordinación de colores, etiquetas y embalaje.

La lista exacta puede acortarse o ampliarse según el proyecto. Lo importante es identificar qué se pretendía demostrar con la muestra antes de que el comprador dé su aprobación.

Registrar comentarios, revisiones y aprobación por escrito.

Un comentario de ejemplo útil va más allá de decir "por favor, mejore el ajuste". Identifica la condición observada, el componente afectado, el cambio solicitado y la versión de referencia.

Un registro de comentarios simple puede incluir:

El equipo del proyecto puede elegir la terminología exacta para describir el estado de la muestra. Lo importante es que la muestra aprobada no se separe del paquete de especificaciones final confirmado. La documentación de aprobación de muestras EVA de Pengtour permite registrar los comentarios del comprador, los componentes afectados, las versiones de las muestras, los documentos actualizados, fotos, vídeos, dibujos, archivos del paquete técnico, archivos de embalaje y aprobaciones por escrito.

Antes de preparar la producción en masa, resuelva cualquier discrepancia entre la muestra física y la especificación más reciente. Si la muestra muestra una ubicación para el bolsillo, pero el plano actual muestra otra, el comprador y el proveedor deben confirmar por escrito qué versión prevalece. No dé por sentado que la foto más reciente, el plano antiguo o un mensaje informal resuelven automáticamente la discrepancia.

La revisión de Keep Fit es independiente de las pruebas formales.

La revisión de un prototipo puede responder a preguntas prácticas sobre el desarrollo: ¿el dispositivo encaja en el espacio disponible?, ¿el usuario puede acceder a él?, ¿la disposición se ajusta a la carga prevista?, ¿la carcasa cierra según lo planeado?, y ¿los detalles visibles de construcción y embalaje se ajustan a las especificaciones?

Esto no garantiza automáticamente su idoneidad para uso médico, esterilidad, aptitud clínica, cumplimiento normativo, protección contra impactos, resistencia a caídas, rendimiento durante el transporte, impermeabilidad, resistencia química, capacidad de carga fija ni vida útil prolongada del cierre. Dichos requisitos exigen su propia documentación de proyecto, método de ensayo, diseño de la muestra, condiciones y criterios de aceptación cuando corresponda.

Esta delimitación protege a ambas partes del proyecto. El comprador obtiene un registro de aprobación más claro, y al proveedor no se le exige que utilice una muestra de ajuste común como prueba de una afirmación que nunca se definió ni se probó.

Cómo Pengtour apoya los proyectos de casos de EVA médica

El proceso de diseño de estuches de EVA de Pengtour puede comenzar con la revisión de los requisitos y la información del producto del comprador. Según el proyecto, la información útil puede incluir dimensiones, peso, fotografías, dibujos en 2D, archivos en 3D, una muestra física de referencia, detalles de los accesorios y requisitos de embalaje.

El equipo del proyecto puede entonces evaluar la dirección de la estructura, la selección de materiales, el desarrollo del patrón o molde, la disposición interna, el inserto de espuma o el soporte moldeado, la posición del logotipo, el desarrollo de la muestra, el ajuste de la muestra, la inspección y el embalaje. El proceso exacto depende del dispositivo, la estructura de la carcasa, los materiales, la cantidad y los requisitos del comprador.

Para los compradores que comparan diferentes opciones de productos, la gama de estuches protectores de EVA personalizados y la gama de bolsas y estuches médicos personalizados ofrecen puntos de partida relevantes. Un proyecto de equipamiento médico puede requerir un estuche de EVA moldeado, una bolsa cosida o una revisión estructural antes de definir la opción.

Cuando estén listos los archivos del dispositivo, la lista de accesorios, la carga prevista y las condiciones de revisión, el comprador puede solicitar el desarrollo de una carcasa de EVA a medida o un presupuesto específico para el proyecto . La viabilidad final, los materiales, el utillaje o el proceso de fabricación, el plan de muestras y las condiciones comerciales se definirán según las necesidades del proyecto.

Preguntas frecuentes

¿Puedo solicitar un prototipo de estuche para dispositivo médico con solo fotos del producto?

Las fotos pueden servir de punto de partida para una conversación sobre los requisitos, especialmente si muestran todos los lados del dispositivo y sus accesorios. Para una revisión de ajuste más precisa, incluya las dimensiones, el peso, un dibujo o archivo CAD y una referencia física, si está disponible. El proveedor debe conocer la fuente que representa la versión actual del dispositivo antes de confirmar la cavidad o el inserto.

¿Todas las fundas de EVA para dispositivos médicos necesitan un inserto de espuma?

No. Un proyecto puede utilizar un inserto de espuma, soporte moldeado, sujeción elástica, bolsillos, separadores o una combinación de estos elementos. La elección depende de la geometría del dispositivo, la lista de accesorios, la secuencia de acceso, el cierre y los requisitos del proyecto. La primera muestra debe confirmar si la disposición elegida permite realizar la tarea de manipulación prevista.

¿Puede una muestra de ajuste aprobada demostrar que la funda es segura para el transporte?

No. La revisión de ajuste, acceso y uso bajo carga ordinaria es independiente de las pruebas formales de transporte, caída, impacto, resistencia al agua, a productos químicos u otras pruebas de rendimiento. Si se requiere protección durante el transporte, defina el método de prueba, las condiciones, la construcción de la muestra y los criterios de aceptación en la documentación del proyecto antes de confiar en el resultado.

¿Qué ocurre si la muestra aprobada y el último dibujo no coinciden?

Interrumpa la entrega de la producción en masa y registre el conflicto. Identifique la versión de la muestra, el plano o la revisión del paquete técnico, el componente afectado y la decisión solicitada. El comprador y el proveedor deben confirmar por escrito qué muestra y qué paquete de especificaciones rigen la producción y la inspección.

¿Debo enviar el dispositivo antes de solicitar un presupuesto?

Antes de solicitar un presupuesto específico para el proyecto, envíe la información más completa disponible: dimensiones y peso del dispositivo, fotos o dibujos, lista de accesorios, información de la versión, ruta de encapsulado preferida, requisitos de diseño interno y orientación del embalaje. Si alguna información no es definitiva, márquela como provisional para que el proveedor pueda identificar los puntos que podrían modificar la viabilidad, el trabajo de muestra o las condiciones comerciales.
