El tamaño adecuado de la caja de EVA comienza con el producto real, no con la carcasa exterior. Antes de desarrollar la muestra, los compradores deben medir el artículo principal, sus salientes y el grosor de cualquier accesorio que comparta el mismo espacio. También deben determinar cuánto espacio libre necesita la caja alrededor de los puntos más altos y anchos. Las dimensiones externas por sí solas no lo dicen todo. Una caja puede parecer suficientemente grande en el papel y aun así sentirse ajustada por dentro si la cavidad no coincide con la forma del producto, la dirección de apertura o la disposición de los accesorios. Si el proyecto ya cuenta con un dibujo, un archivo 3D o una muestra de prueba de ajuste, Pengtour puede usar esa información para revisar el ajuste con mayor precisión, pero el resultado final aún necesita confirmación física en la muestra.
Qué deben medir los compradores antes de planificar una caja de EVA
El primer paso es definir el producto con suficiente claridad para poder diseñar la carcasa. Esto implica más que solo unas dimensiones (largo, ancho y alto). Los compradores necesitan conocer el tamaño del producto principal, la posición de cualquier elemento saliente, el grosor de los accesorios y la orientación dentro de la carcasa. Si faltan estos detalles, el diseño de la carcasa podría resultar poco profundo, demasiado ajustado o incómodo de usar.
En la práctica, el juego de medidas más útil suele ser pequeño pero completo. Debe mostrar el artículo completo, su punto más alto, su punto más ancho y cualquier parte que pueda tocar el forro, el separador o la tapa. Para proyectos que incluyan un cargador, cable, adaptador o manual, estos artículos también deben medirse si se guardarán en el mismo estuche.
| Qué medir | Por qué es importante | Error común |
|---|---|---|
| Largo, ancho, alto del producto principal | Establece el tamaño base del caso | Utilizando únicamente una foto del producto o el nombre del modelo. |
| Punto más elevado | Ayuda a definir la altura interior | Medir únicamente el cuerpo, pero ignorar los botones, las empuñaduras o las asas. |
| Punto más ancho | Evita la presión lateral | Suponiendo que el producto es rectangular cuando no lo es |
| Grosor del accesorio | Afecta al espacio interior disponible | Considerar los accesorios como "lo suficientemente pequeños como para ignorarlos". |
| Instrucciones de almacenamiento | Afecta la forma de la cavidad y el acceso a la abertura. | Planificar la cavidad antes de decidir cómo se colocará el objeto. |
Dimensiones principales del producto
Las dimensiones principales del producto son el punto de partida, pero deben entenderse como algo más que una simple caja. Un artículo plano, uno redondeado y un producto con una sección central alta pueden requerir una lógica de cavidades diferente, incluso cuando el tamaño nominal parezca similar.
Por ejemplo, un dispositivo con un botón en un lado, un conector en el otro y un borde superior elevado puede requerir espacio adicional en tres puntos distintos. Si la carcasa se diseña únicamente a partir de la medida central, alguno de esos puntos puede presionar contra el revestimiento o dificultar el cierre más de lo previsto.
Protuberancias, accesorios y orientación
Las protuberancias son importantes porque suelen definir el límite real de la cavidad. Un asa, un conector, una tapa, un pestillo o una protuberancia lateral pueden ser la pieza que controla la profundidad de la carcasa, no el cuerpo principal.
Los accesorios también son importantes porque modifican la forma en que el producto ocupa espacio. Un cable puede quedar suelto en un bolsillo o, si este es poco profundo, puede presionar contra el objeto principal. Un cargador o un manual pueden parecer insignificantes, pero una vez que se colocan en el mismo compartimento, pueden alterar la altura útil y la presión de cierre.
La orientación es el último paso de esta primera etapa de medición. Un mismo producto puede comportarse de forma muy diferente si se coloca plano, en posición vertical o inclinado. El comprador debe decidir la orientación deseada antes de finalizar el diseño de la cavidad.
Por qué las fotos por sí solas no son suficientes
Las fotos son útiles para una revisión inicial, pero no muestran el grosor exacto, los puntos de relieve precisos ni la distancia real entre las piezas. Un producto puede parecer compacto en una foto y aun así necesitar más espacio una vez que se mida físicamente.
Por eso, un dibujo, un archivo 3D, un producto real o una muestra de prueba son mucho más fiables para la primera fase de planificación. Las fotos pueden servir de apoyo a la discusión, pero no deben considerarse como la única información para el desarrollo.

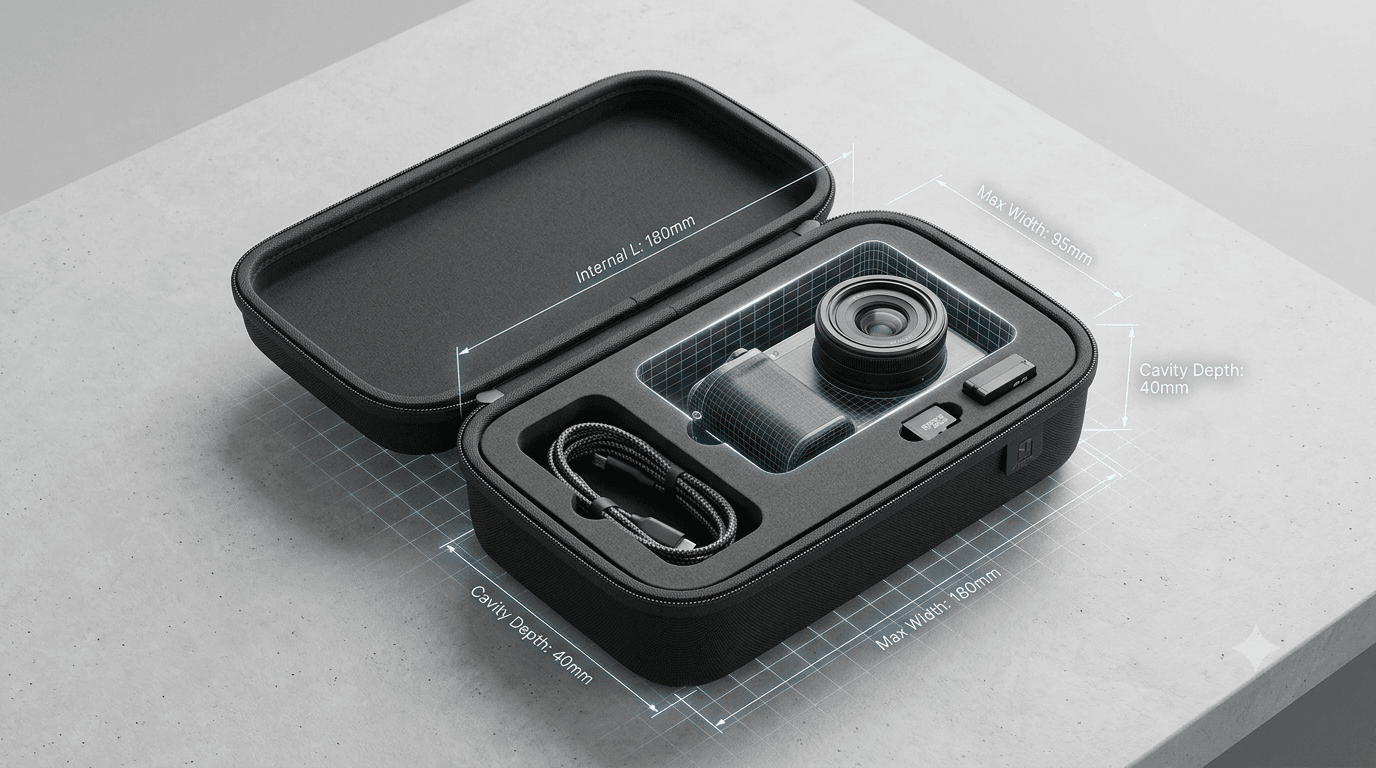

Cómo convertir las dimensiones en planificación de cavidades internas
El tamaño exterior de la carcasa y el espacio interior útil no son lo mismo. La carcasa puede ser lo suficientemente grande por fuera y aun así dejar un espacio interior útil limitado si el revestimiento, la estructura de soporte o el sistema de cierre ocupan espacio. Por lo tanto, el comprador debe considerar la planificación de la cavidad como una decisión independiente, no como una simple consecuencia de las dimensiones exteriores.
La forma más segura de abordarlo es por capas. Primero, el tamaño del producto. Luego, el espacio libre necesario alrededor del producto. Después, el espacio requerido para abrirlo, cerrarlo y cualquier soporte adicional. Solo después de definir estas capas se debe determinar el tamaño de la carcasa exterior.
| capa de planificación | Lo que responde | Por qué es importante |
|---|---|---|
| Tamaño del producto | ¿Qué hay dentro de la caja? | Establece la referencia base |
| Autorización | ¿Cuánto espacio se necesita alrededor del objeto? | Evita el ajuste apretado y la presión superficial. |
| Espacio de apoyo | ¿El producto necesita soporte moldeado, revestimiento o separador? | Evita el movimiento y el contacto incómodo. |
| Espacio abierto | ¿La caja se abre y se cierra sin problemas? | Evita interferencias con cremalleras o cierres |
| Espacio para accesorios | ¿Dónde se guardan los cables, los manuales o los complementos? | Evita que la cavidad principal se sature. |
Tamaño de la carcasa exterior frente al espacio interior útil
La apariencia exterior solo cuenta una parte de la historia. Una caja con paredes de soporte gruesas o una tapa profunda puede tener menos espacio útil del que sugieren sus dimensiones exteriores. El comprador debería hacerse una pregunta sencilla: una vez cargados el producto y los accesorios, ¿cuánto espacio queda para un cierre seguro y un fácil acceso?
Esa pregunta es más útil que preguntar si el caso es simplemente "lo suficientemente grande".
Dirección de despeje y apertura
El espacio libre es el área útil alrededor del producto. No es espacio adicional para decoración. Es el espacio que permite que la caja se cierre sin comprimir el artículo ni dificultar su extracción.
La dirección de apertura es importante porque la cavidad puede requerir una forma diferente según cómo se extraiga el objeto. Un producto que se extrae desde la parte superior puede necesitar una disposición distinta a la de uno que se desliza lateralmente. Si no se considera la dirección de apertura desde el principio, la caja puede tener el tamaño correcto, pero aun así resultar incómoda de usar.
Tabla de planificación de dimensiones ajustables
| Opinión del comprador | Qué revisa el planificador de casos | Resultado típico |
|---|---|---|
| Tamaño total del producto | Huella de la cavidad base | El tamaño de la caja comienza aquí. |
| Punto más alto | Requisito de altura interior | Evita la presión de la tapa |
| Punto más ancho | Espacio lateral | Evita el roce o la compresión. |
| Grosor del accesorio | Uso de espacios secundarios | Determina si los accesorios necesitan un bolsillo o una zona separada. |
| Dirección de apertura | Ruta de acceso | Ayuda a definir la forma de la cavidad y el uso del lado de la tapa. |
| Soporte requerido | Forro, soporte moldeado, divisor o bolsillo | Ayuda a estabilizar el producto dentro de la caja. |
Cómo las protuberancias y los accesorios modifican la distribución
Un mismo producto puede requerir dos planos de montaje diferentes una vez que se le añaden accesorios. Un cuerpo sencillo puede encajar perfectamente, pero un cable, un adaptador o un manual pueden modificar la disposición lo suficiente como para cambiar la posición del divisor o la profundidad del hueco.
Las formas irregulares añaden otra capa de complejidad a la planificación. Un producto estrecho en el centro pero más ancho en la parte superior o inferior no se ajusta a un rectángulo uniforme. En ese caso, el diseño debe basarse en el punto más alto y el punto más ancho, no en el tamaño promedio.
El objetivo no es que el interior parezca vacío, sino que sea funcional. Un diseño bien pensado deja espacio donde el producto realmente lo necesita y utiliza bolsillos, soportes moldeados o separadores internos solo cuando estas características resuelven un problema real.
Grosor del accesorio y espacio lateral
Los accesorios suelen guardarse en el mismo estuche porque viajan con el artículo principal. Esto solo funciona bien si el grosor del accesorio se tiene en cuenta desde el principio.
Si el accesorio es demasiado grueso para el bolsillo previsto, podría introducirse en el compartimento principal. Si el bolsillo es demasiado profundo, el accesorio podría moverse más de lo esperado. En ambos casos, es necesario ajustar la disposición.
Formas irregulares y puntos altos
Las formas irregulares importan porque el producto no ocupa el espacio de manera uniforme. Una tapa de lente elevada, un conector lateral, un asa curva o una protuberancia superior pueden crear un punto de presión localizado. Ese punto de presión suele ser más importante que el tamaño promedio del producto.
Por este motivo, la disposición interna debe reflejar los puntos de contacto reales, no solo el contorno general.
Tabla de mapeo de protuberancias/accesorios/espacios libres
| Tipo de artículo | Qué tener en cuenta | Efecto de diseño |
|---|---|---|
| protuberancia lateral | Conector, botón, empuñadura o pestillo | Puede que se necesite un bolsillo lateral más ancho o una pared de cavidad desplazada. |
| Protuberancia superior | Tapa, asa, borde elevado o sección de control | Puede que necesite mayor altura interior o espacio libre en el lateral de la tapa. |
| Accesorio suelto | Cable, adaptador o pequeño complemento | Puede que necesite un bolsillo aparte o una correa elástica. |
| Accesorio plano | Manual o tarjeta de referencia | Puede caber en un bolsillo de la tapa o en un espacio de panel plano. |
| Artículo irregular | Cuerpo no rectangular o de estaturas mixtas | Puede que se necesite una forma de cavidad personalizada en lugar de una forma de caja simple. |
Qué comprobar en una muestra física o en una muestra de prueba de ajuste.
Una vez que la muestra esté lista, el comprador debe pasar de la planificación a la confirmación física. Es aquí donde la decisión sobre el diseño se vuelve definitiva. Una muestra de prueba de ajuste es útil porque muestra si el producto se ajusta correctamente, si la caja cierra bien y si aún hay espacio para los accesorios.
La revisión debe realizarse utilizando el producto real siempre que sea posible. Si el producto real no está disponible, una maqueta con dimensiones precisas o una muestra de prueba de ajuste pueden ser útiles, pero deben considerarse una herramienta de revisión, no una prueba definitiva de ajuste.
Proceso de revisión de muestras
Paso 1: Introduzca el producto real o una maqueta de prueba aprobada en la muestra.
Paso 2: Cierre la caja normalmente y compruebe que el producto, el forro y los accesorios permanezcan en una posición práctica.
Paso 3: Vuelva a abrir la carcasa y confirme que el producto se puede extraer fácilmente, sin nuevos puntos de presión ni accesos complicados.
Qué confirmar antes de la aprobación de la muestra
En la fase de muestra, el comprador debe comprobar si el producto principal encaja sin ejercer una presión evidente, si la tapa o la cremallera cierran sin problemas, si el producto se puede extraer sin dificultad del compartimento y si los accesorios permanecen en su posición prevista.
La pregunta más útil no es "¿Encaja una vez?", sino "¿Encaja de una manera que siga resultando práctica después de abrir y cerrar la caja varias veces?".
Muestra de prueba de ajuste versus confirmación final
Una muestra de prueba de ajuste puede confirmar la dirección básica del diseño. Sin embargo, no garantiza que todos los detalles del proyecto sean definitivos. Si el producto es delicado, tiene una forma inusual o se combina con muchos accesorios, es posible que la muestra requiera revisiones después de la primera evaluación.
Por eso, la revisión de ajuste y la confirmación final deben mantenerse separadas. Una ayuda al equipo a decidir si la dirección es la correcta. La otra confirma que la versión aprobada está lista para la siguiente etapa.
Tabla de confirmación de revisión de muestras
| Marcar artículo | Aprobar / Revisar | Notas |
|---|---|---|
| El producto principal se ajusta | ||
| El espacio libre alrededor del punto más alto es suficiente. | ||
| Los accesorios no se introducen en la cavidad principal. | ||
| Abrir y cerrar se siente suave. | ||
| El producto se puede retirar sin esfuerzo. | ||
| El revestimiento o soporte no crea nuevos puntos de presión. | ||
| La disposición sigue teniendo sentido después de abrirla repetidamente. |
Cuando una revisión necesita una nueva muestra
No todos los cambios justifican una nueva muestra física, pero cualquier modificación que afecte al ajuste, el cierre o la experiencia de uso debe analizarse con detenimiento. La clave reside en determinar si la modificación altera la forma en que el producto se ajusta al estuche.
Si un cambio altera la profundidad de la cavidad, el espacio libre para la protrusión, el espacio para accesorios o la trayectoria de apertura, generalmente es más seguro realizar una muestra revisada. Si el cambio se limita al texto o a una corrección del archivo, la confirmación del archivo puede ser suficiente.
Proceso de decisión de revisión
Paso 1: Identifique si el cambio afecta la estructura, el espacio libre, el cierre o el acceso.
Paso 2: Si el cambio afecta al ajuste o a la experiencia de uso, considérelo como una revisión a nivel de muestra.
Paso 3: Si el cambio es solo una corrección del documento, trátelo como una actualización a nivel de archivo.
Cambios que normalmente requieren una muestra revisada
Los cambios en la profundidad de la cavidad, el espacio libre para la protuberancia, la forma del soporte, la presión de cierre o la ubicación de los accesorios generalmente requieren una muestra revisada, ya que afectan la experiencia real del usuario. Incluso un pequeño ajuste puede modificar la forma en que el producto se carga o se cierra.
Actualizaciones de archivos de menor riesgo
Las correcciones de texto, la redacción de las etiquetas y otras actualizaciones de archivos no estructurales pueden gestionarse sin necesidad de un remuestreo completo si el comprador acepta este enfoque y el cambio no altera el ajuste ni el cierre.
Regla de decisión
Si el cambio afecta al ajuste, la apertura, el cierre o el acceso, considérelo una decisión a nivel de muestra. Si solo modifica la documentación, considérelo una decisión a nivel de archivo.
| Tipo de revisión | ¿Normalmente necesita una nueva muestra? | Por qué |
|---|---|---|
| Cambio de profundidad de la cavidad | Sí | Afecta al ajuste y a la presión de cierre. |
| Cambio de espacio libre de protrusión | Sí | Puede crear nuevos puntos de contacto |
| Cambio de tamaño del bolsillo del accesorio | Normalmente sí | Puede afectar el equilibrio del espacio y el acceso. |
| Corrección de texto o etiqueta | No | Por lo general, no afecta la estructura. |
| Nota sobre el diseño del archivo | No | A menudo se puede confirmar en los documentos. |
Cómo Pengtour respalda la revisión de ajuste y holgura
Para un proyecto de estuche de EVA personalizado, Pengtour puede revisar la lógica de ajuste desde el inicio de la fase de muestra. Los datos útiles para el proyecto son las dimensiones confirmadas, el producto real o una muestra de prueba de ajuste, las dimensiones de cualquier accesorio y el plano o especificación que define la disposición prevista.
Esa es la diferencia práctica entre una solicitud vaga y una solicitud concreta para un proyecto. Una solicitud vaga indica que la caja debería ser "un poco más grande". Una solicitud concreta para un proyecto especifica qué debe caber, dónde están las protuberancias, qué necesita espacio aparte y cómo debe encajar el producto dentro de la caja.
Una vez que se aclare esa información, Pengtour podrá revisar si las dimensiones, la dirección de apertura, la profundidad de la cavidad y la distribución interna se ajustan al uso previsto por el comprador. Si aún se requiere algún ajuste, se pueden revisar nuevamente la muestra o los archivos del proyecto actualizados antes de continuar.
Si el comprador ya dispone de planos o archivos 3D, la guía de diseño de estuches de EVA personalizados a partir de modelos 3D puede facilitar la fase de planificación inicial. Si necesita una revisión más estructurada de los comentarios sobre las muestras, la lista de verificación para la aprobación de muestras de estuches de EVA personalizados le ayudará a organizar la siguiente comprobación. Si desea comparar las opciones de estuches, la página de la categoría de estuches de EVA personalizados le ayudará a definir el siguiente paso. Una vez confirmados el ajuste y el espacio libre, las páginas de personalización y de presupuesto son los siguientes pasos lógicos.
Preguntas frecuentes: Ajuste, espacio libre y planificación de cavidades
¿Basta con tomar fotos para planificar el ajuste final?
No. Las fotos son útiles para la primera conversación, pero no muestran el grosor exacto, la altura de la protuberancia ni la interferencia de los accesorios. Un dibujo, un archivo 3D, el producto medido o una muestra de prueba son más fiables para la planificación final.
¿Cuándo es necesaria una muestra para comprobar el ajuste?
Una muestra de prueba de ajuste resulta útil cuando la forma del producto no es sencilla, cuando los accesorios comparten el mismo espacio o cuando el comprador desea verificar el espacio disponible antes de la aprobación final. Ayuda a probar la disposición de los componentes antes de que el proyecto avance.
¿Qué significa la autorización en un proyecto de caso EVA?
El espacio libre es el área útil alrededor del producto dentro de la caja. Es el espacio que permite que la caja se cierre, se vuelva a abrir y que el producto se extraiga sin presión ni dificultad.
¿Por qué el grosor del accesorio puede modificar el plano de la cavidad?
Porque los accesorios ocupan espacio real. Un cable, un adaptador o un manual pueden parecer pequeños, pero en conjunto pueden modificar el espacio lateral, la profundidad del bolsillo o la presión de cierre dentro de la funda.
Verificación final
Antes de que un proyecto avance, el comprador debe confirmar el tamaño principal del producto, sus puntos más altos y anchos, el grosor de los accesorios, la dirección de almacenamiento prevista y el resultado de la revisión de la muestra. Una vez que estos puntos estén claros, el caso se puede concretar en una solicitud de proyecto práctica en lugar de un concepto vago.
El siguiente paso ideal es pasar de la planificación de medidas a un presupuesto del proyecto con las dimensiones confirmadas, notas de ajuste, lista de accesorios y comentarios sobre la muestra. En ese momento, el caso se puede analizar como un proyecto real, en lugar de una simple idea. Los compradores que aún necesiten una visión más amplia de la categoría pueden comenzar por la página de la categoría de estuches de EVA personalizados .
