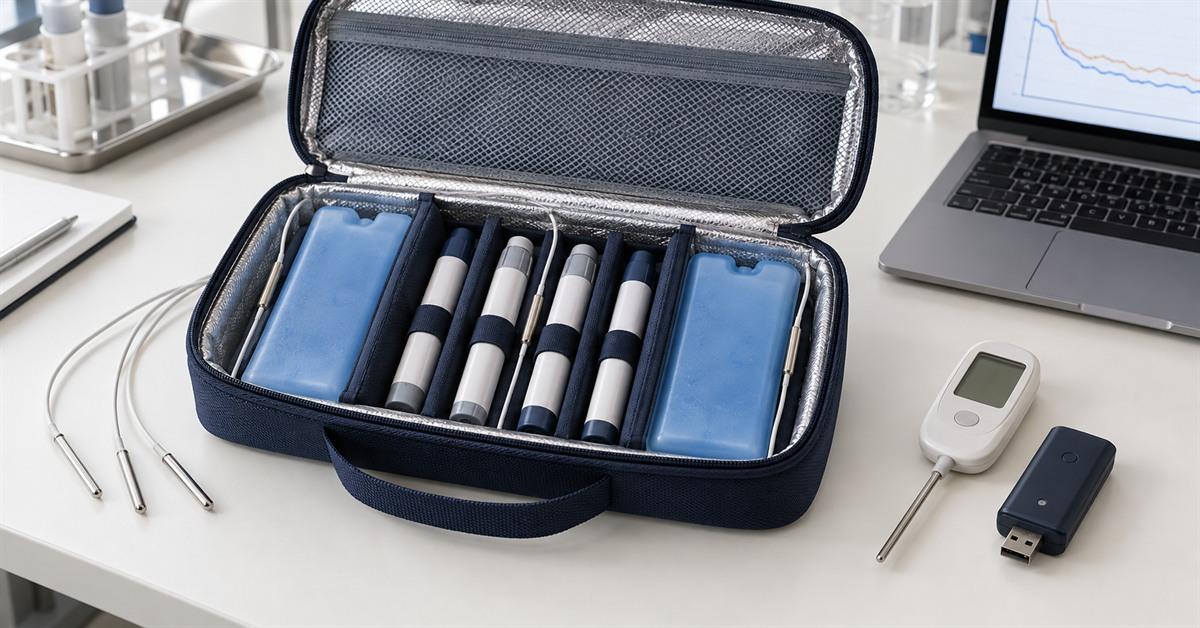

En resumen: El enfriador de insulina Pengtour terminado utiliza una pantalla de temperatura sencilla para el monitoreo en tiempo real. Las pruebas de muestra en fábrica emplean un registrador de temperatura independiente equipado con tres sondas de temperatura del aire, ubicadas a la izquierda, entre las cuatro plumas de insulina, y a la derecha. El registrador y sus sondas son equipos de prueba; estos tres termómetros no están incluidos en el enfriador terminado.
En algunas consultas se confunden los términos "termómetro", "monitor de temperatura" y "registrador de datos", pero no son lo mismo. Antes de ofrecerle un presupuesto, analizaremos por separado los componentes del producto y el equipo de prueba de fábrica.
La pantalla de temperatura del enfriador de insulina muestra al usuario la lectura actual del sensor. No genera un registro de marca de tiempo de tres puntos para comparar las estructuras de las muestras.
¿Qué preguntas debe responder la pantalla que muestra la temperatura de un refrigerador de insulina?
| Preguntas del comprador | Presentación sencilla del producto | Registrador de datos de fábrica independiente |
|---|---|---|
| ¿Qué temperatura hace ahora? | De aplicación general | Aplicable en general, dependiendo del modelo. |
| ¿Cuál es la lectura más baja? | Solo cuando el modelo almacena los valores mínimo y máximo | Se puede obtener a partir de los datos registrados. |
| ¿Cuánto tiempo permaneció el caso dentro del área objetivo? | Según las lecturas actuales, no se puede confirmar. | Se puede calcular a partir de registros con marcas de tiempo. |
| ¿Cuándo tuvo lugar esta excursión? | Generalmente desconocido | Se puede observar en la curva de temperatura. |
| ¿Puede el comprador comparar las estructuras de las dos muestras? | Sociedad de responsabilidad limitada | Este enfoque resulta más útil cuando el método de prueba está controlado. |
| ¿Puede proporcionar a los viajeros lecturas rápidas? | Suele ser muy conveniente | Depende de la interfaz |
Proporcionar únicamente información sobre la "temperatura" en el presupuesto no es suficiente. Necesitamos el número de modelo específico, las dimensiones, el método de alimentación, la orientación de la pantalla y la ficha técnica del proveedor.
¿Qué información de fondo debe registrar un registrador de datos refrigerado para insulina?
Cuando los compradores revisen el archivo CSV de fábrica, este debe coincidir con la versión del caso y la configuración de prueba que lo generó. En el archivo registraremos información como el refrigerante, el tiempo de congelación, las condiciones ambientales, la ubicación de la sonda, el intervalo de registro y el procedimiento de desembalaje.
Consulte el artículo sobre el tiempo de enfriamiento para obtener instrucciones detalladas de configuración de Pengtour. La pantalla simple es un producto terminado. El registrador de datos independiente y las tres sondas son equipos de prueba de fábrica.
¿Por qué las lecturas de un termómetro para enfriadores de insulina pueden ser engañosas?
La pantalla muestra la temperatura en la ubicación del sensor. Si el sensor se mueve de la cubierta a la pared lateral, la lectura cambiará aunque la carcasa y la carga permanezcan iguales.
En la configuración actual de prueba de cuatro compartimentos de Pengtour, tres sondas del registrador de datos independiente de la planta están etiquetadas como L, C y R. La sonda central está ubicada entre los compartimentos, mientras que las otras dos sondas inspeccionan los lados izquierdo y derecho del compartimento de carga.
En este proyecto, la etiqueta aplicable al comprador especifica un límite superior de temperatura de -30 °C para el uso de insulina. El cronometraje se detiene cuando cualquiera de las tres lecturas (izquierda, centro o derecha) alcanza los 30 °C. Registré el valor de temperatura más bajo en cada ubicación en la misma hoja de papel. Calcular el promedio ocultaría qué lado del recipiente tenía la temperatura más baja.
No copiaré sin más esta gráfica LCR a la siguiente caja. Abriré su diagrama de carga de fármaco y localizaré el fármaco más cercano al paquete de gel, el más alejado y el centro del área de carga. Si es posible, también comprobaré esa ubicación mediante contacto directo. Una sonda en el exterior de la caja registra la cantidad real de fármaco administrado por la cámara de prueba.
Cada sonda está marcada con la temperatura del aire, del líquido, de la superficie o ambiental. En este caso, L, C y R miden la temperatura del aire. Por lo tanto, este informe no se confundirá con los datos leídos del líquido dentro del bolígrafo.
¿Por qué separar la pantalla del caso del registrador de pruebas?
Una sencilla pantalla permanece en el refrigerador del producto terminado, mostrando al usuario las lecturas actuales de los sensores. El registrador de fábrica cumple otra función. Sus tres sondas permiten comparar el rendimiento del aislamiento, la ubicación del paquete de gel o la versión de la carcasa, mientras que sus archivos con marca de tiempo se utilizan para calcular la duración con la configuración especificada.
El archivo de muestra contiene datos de exportación del registrador, fotos de la configuración y perfiles de temperatura. La captura de pantalla en la pantalla del chasis solo muestra un instante y no puede mostrar la secuencia completa almacenada en el archivo del registrador de fábrica.
El Servicio Nacional de Salud del Reino Unido (NHS) considera los termómetros de máxima/mínima y los registradores de datos continuos como herramientas distintas en su página de sensores de temperatura . Este proyecto emplea el mismo enfoque. La sección de estudio de caso es solo para consulta rápida por parte del usuario; los registradores individuales proporcionan registros históricos para su revisión junto con las muestras.
¿Qué diferencias existen entre una pantalla de visualización y una grabadora de fábrica?
No coloque el soporte de exhibición del producto sobre la tapa, ni la sonda de registro de datos entre los bolígrafos, esperando que los dos números coincidan. Deben estar en ubicaciones diferentes.
Para realizar pruebas comparativas, marque primero la ubicación del sensor en la caja del producto. Coloque una sonda original del fabricante junto al sensor, procurando que no se toquen. Añada el paquete de gel y el bolígrafo, cierre la caja y registre las lecturas de ambas sondas simultáneamente. Se pueden colocar dos sondas originales adicionales a la izquierda y a la derecha de la caja del medicamento, respectivamente.
Ahora podemos observar si la pantalla instalada sigue el flujo de aire junto a su sensor. Seguimos utilizando un registrador independiente para la prueba estándar de tres puntos. Movemos el sensor del producto de la cubierta a la pared lateral y volvemos a comparar. Las lecturas anteriores solo reflejaban la posición de la cubierta.
¿Qué especificaciones deben incluirse para la pantalla en la hoja de especificaciones del producto?
La descripción "termómetro digital pequeño" es demasiado general y no satisface mis necesidades. Necesito saber el fabricante, el número de modelo y las dimensiones externas. El mismo manual de instrucciones también especifica la orientación de instalación, la unidad de temperatura, el rango nominal y la precisión nominal. Además, indica el tipo de batería, cómo se abre la tapa de la batería y los interruptores que deben permanecer cerrados cuando la carcasa está abierta.
Los planos abarcan la ventana de visualización, el ángulo de visión y el método de montaje de la carcasa. Realizaremos inspecciones visuales y funcionales en muestras que cumplan con los requisitos. También se comprobará por separado la humedad alrededor de los componentes.
Ninguna de estas informaciones puede sustituir la página de pruebas de fábrica. Esta página detalla el registrador, las tres posiciones de las sondas, los intervalos de prueba, las condiciones de la cámara de pruebas, la carga, la preparación del paquete de gel y las reglas de inicio y fin. También incluye un enlace al archivo exportado original.
¿Cuándo debe instalarse la pantalla en la cavidad EVA?
Antes de crear el prototipo, dibujamos el diseño de la pantalla desde la perspectiva del usuario. El hueco detrás de la pantalla debe ser lo suficientemente grande para alojar la carcasa sin obstruir la tapa de la batería. También dejamos espacio por encima de la punta del lápiz y observamos las zonas donde podría acumularse condensación alrededor de los componentes electrónicos.
En la etapa de muestreo, observé el estado de la pantalla de la carcasa del teléfono tanto en vertical como en horizontal. A continuación, presioné suavemente el borde fijo para abrir la tapa de la batería y luego cerré la tapa superior que la contiene. Antes de aceptar el producto, registraba si había humedad alrededor de la pantalla o la carcasa.
La vista en sección transversal también indica la ubicación de los sensores. El sensor de la tapa detecta el aire a su alrededor. El sensor junto a la bolsa de gel detecta otra parte de la carcasa. Si la pantalla utiliza una sonda independiente, el dibujo muestra su recorrido, con una ligera curva cerca de la bisagra. La sonda también requiere una base fija para evitar que se mueva durante el funcionamiento normal.
También reviso los componentes dentro del estuche cuando está lleno. Cuatro bolígrafos podrían dejar suficiente espacio en el papel, pero el más largo podría presionar contra la carcasa de la pantalla al cerrar la tapa. Una carcasa más profunda también podría causar el mismo problema desde el otro lado. Cerramos los artículos compatibles sin forzar la cremallera antes de abrirlos para revisar la ventana de la pantalla, asegurar los bordes y la tapa de la batería.
¿Qué debe incluirse con la muestra?
Se requieren dos registros diferentes.
El registro de componentes del producto abarca la pantalla instalada dentro del chasis. Este registro incluye información como el modelo de la pantalla, su rango y precisión nominales, la fuente de alimentación, la ubicación del sensor y el método de montaje. Tomaremos fotografías de la pantalla desde la perspectiva del usuario y, posteriormente, fotografías de la cubierta o las paredes internas del chasis para mostrar cómo está fijado.
El registro de pruebas de fábrica abarca los registradores de datos individuales. Incluye el número de registrador, la ubicación de las tres sondas de aire, las condiciones ambientales, los intervalos de registro, los paquetes de gel preparados, la dosificación de los cuatro dispositivos y los archivos originales exportados con marcas de tiempo. Guardamos los gráficos generados, las fotos de la configuración y la versión del kit de muestras utilizado para esta prueba en la misma carpeta.
Los dos registros se firmaron por motivos diferentes. Aceptaremos la pantalla instalada tras comprobar su funcionamiento, instalación y características básicas. La duración de las temperaturas inferiores a -30 °C se basa en los registros y el funcionamiento controlado de fábrica, no en los datos de la pantalla. En el chasis final, la pantalla sigue siendo un componente sujeto a controles aleatorios por parte del usuario.
Para proyectos nuevos, adjunte la hoja de datos de la pantalla y las dimensiones de los componentes al resumen del diseño del chasis . Antes de solicitar un presupuesto , especifique la carga del lápiz, los detalles del paquete de gel, la temperatura objetivo y la duración requerida en el mismo resumen.
