En resumen: Antes de redactar las instrucciones, necesitamos ver el kit completo, no solo cuatro bolígrafos. Una vista superior debe mostrar claramente el medidor de glucosa en sangre, el frasco de tiras reactivas, la aguja, las toallitas y dos paquetes de gel. Junto a estos, deben figurar tres números: la temperatura ambiente máxima prevista, el tiempo de transporte y el límite superior de 30 °C. Las dimensiones de la carcasa por sí solas no proporcionan mucha información.
«Cuatro bolígrafos, ocho horas, estuche de EVA» suena a una descripción concisa, pero la presentación aún necesita mejorar. ¿Qué bolígrafos? ¿Qué más hay que llevar? ¿Dónde se guardará el estuche durante esas ocho horas?
Estas respuestas modificarán las dimensiones del revestimiento, las bolsas de gel y el empaque del producto terminado. También determinarán cómo se analizan las muestras. Revisaremos estas decisiones en el siguiente orden.
¿Esta caja isotérmica de viaje para insulina es adecuada para plumas de insulina abiertas o medicamentos sin abrir?

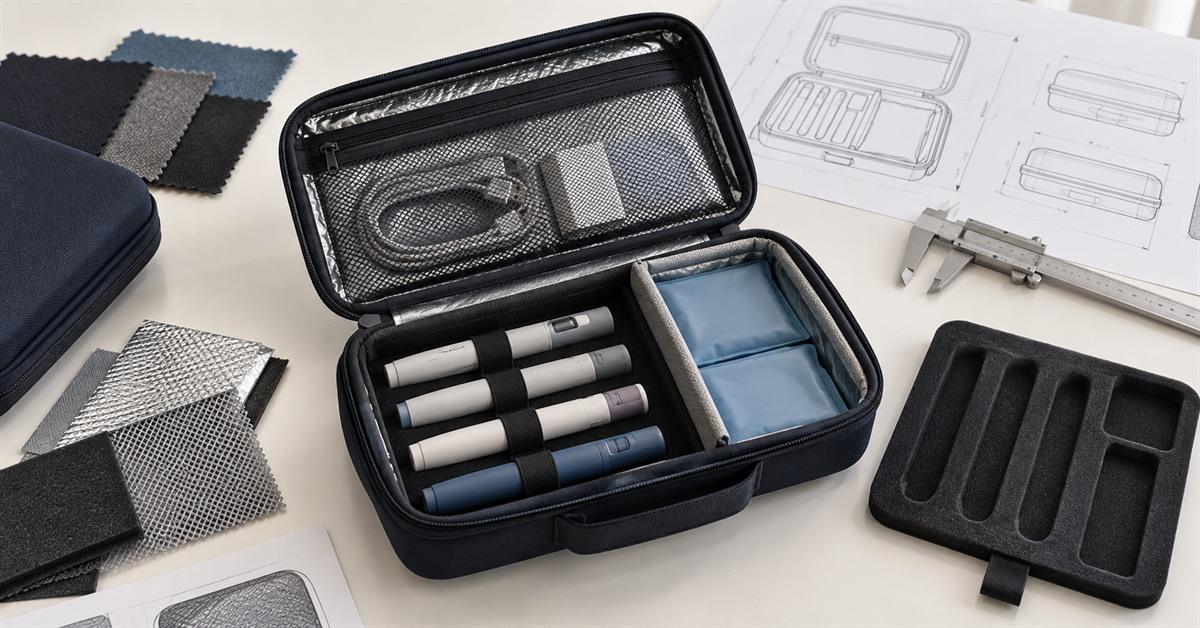

Por favor, priorice la fase de uso. Este proyecto involucra plumas de insulina abiertas y en uso. El producto es un estuche pasivo de EVA para plumas que no requiere energía ni refrigeración. Dentro del estuche, dos cápsulas blandas preenvasadas se colocan en compartimentos separados bajo una bandeja forrada con papel de aluminio. Las cuatro plumas de insulina no compartirán este compartimento.
Si el medicamento no se ha abierto, comenzaremos con una sesión informativa aparte. El nombre del medicamento, la forma farmacéutica y el mercado son consideraciones primordiales, ya que la etiqueta determina las condiciones de almacenamiento.
La información de prescripción actual de Eli Lilly para la insulina lispro en EE. UU. ilustra la importancia de esta etapa. El personal de compras que utilice esta etiqueta escribirá una de dos declaraciones radicalmente diferentes en sus informes: "Sin abrir, 2–8 °C (36–46 °F)" o "En uso, por debajo de 30 °C (86 °F), hasta por 28 días". No copiaría ninguna de estas declaraciones en otros medicamentos sin antes leer sus etiquetas.
Ejemplo breve: "Cuatro bolígrafos de prueba. Realizar la prueba en una cámara de ensayo a 35–40 °C durante seis horas. Solo cuando las lecturas de temperatura del aire en los lados izquierdo, central y derecho estén por debajo de 30 °C se considerará que la prueba es válida (aprobada/aceptable)".
Ahora tenemos la carga y el objetivo de la prueba.
¿Qué contiene una bolsa de refrigeración para insulina hecha a medida?
Por favor, envíe una vista superior del conjunto completo del equipo. Asegúrese de que todos los elementos estén dentro del encuadre, incluyendo las dos bolsas de hielo. Indique las dimensiones principales junto a cada elemento.
Indique el número de modelo, la longitud total y el grosor máximo de cada pluma. Incluya una foto de la pinza lateral y una foto de la tapa y el botón dosificador. El cuerpo de la pluma puede insertarse, pero ninguna parte de la tapa debe tocarla.
Si el estuche debe contener plumas estilográficas de diferentes tamaños , envíenos las dos de mayor tamaño. No utilizamos tamaños estándar: las plumas pequeñas podrían tambalearse dentro del estuche, mientras que las grandes podrían ser difíciles de sacar.
Indíquenos qué artículo debe colocarse primero. Si se trata de un frasco de tiras reactivas, no lo entierre debajo de los cuatro bolígrafos. La caja puede cerrarse ordenadamente, pero la disposición puede ser terrible.
¿A qué temperatura exterior puedes trabajar durante ocho horas?
Es necesario añadir otro número junto a "ocho horas". ¿A qué período de ocho horas se refiere: a una oficina con aire acondicionado o a un lugar de trabajo con una temperatura de 38 grados Celsius? Indique la temperatura ambiente más alta que se aproxime a la situación real.
Considere el mercado previsto y los escenarios de uso diario. ¿Este producto está diseñado principalmente para usarse en un maletín de oficina o se dejará al aire libre en días calurosos? Incluya esta información en la solicitud de muestra.
Nuestra prueba independiente de la bolsa de refrigeración para insulina se realizó con una configuración registrada: cuatro plumas de insulina simuladas, dos paquetes de gel de 75 g y tres sondas de presión conectadas a un registrador de datos de fábrica independiente. Esta prueba sirve como ejemplo de un método de prueba. Los resultados no son aplicables a contenedores más grandes, cargas diferentes ni configuraciones de refrigerante distintas.
¿Por qué necesitamos bolsas de gel?
Diseñamos las bolsitas de gel junto con la funda y el portalápices. Estas bolsitas de gel no son accesorios opcionales que se añaden después de que la funda del teléfono esté terminada.
El set contiene dos paquetes blandos de 75 g, cada uno congelado a -18 °C durante 4 horas. Se colocan planos en dos compartimentos debajo de una bandeja forrada con papel de aluminio. Como los compartimentos tienen el mismo tamaño que el paquete terminado, este no se deslizará junto al bolígrafo.
Si adquiere el refrigerante en otro lugar, envíenos el producto terminado empaquetado. El catálogo indica la longitud y el ancho, pero no el grosor del relleno, el borde de sellado ni la curvatura. Estos tres detalles afectan la altura de la bandeja y el cierre de cremallera.
Las directrices de la Administración de Alimentos y Medicamentos de los Estados Unidos (FDA) para el almacenamiento de insulina establecen que no se debe usar insulina congelada. Por lo tanto, registro la temperatura más baja y la duración (en horas) por debajo de 30 °C.
¿Se trata de un forro de EVA ajustado o de una mampara regulable?
Las ranuras de corte fijas son adecuadas para bolígrafos de longitud constante. Los bolígrafos más cortos y más largos se colocan alternativamente en la misma ranura. Si un bolígrafo corto rueda o uno largo no deja espacio entre los dedos, la ranura aún no es apta para cortar.
Los cambiadores necesitan separadores móviles. Son muy prácticos y además le dan al bebé más espacio para moverse.
Después de guardar todo, cierra la caja con la cremallera, gírala sobre la mesa de trabajo y luego ponla boca abajo. Esto ilustra mejor el proceso que agitar una caja vacía. Vuelve a abrir la caja; un bolígrafo se había salido de su sitio y tuvimos que volver al estante. También intenté encontrar lo primero que necesitaba sin vaciar la caja.
¿Cómo se debe comprobar una caja isotérmica para pluma de insulina a tres temperaturas diferentes?
Marqué tres puntos de prueba de fábrica en el diagrama: el lado izquierdo, entre los cuatro bolígrafos, y el lado derecho. Las líneas de las sondas provenían de un registrador de datos de fábrica independiente que se utilizaba para medir la presión del aire alrededor de la carga. Después de colocar las sondas, cerré la caja y no la cerré con la cremallera hasta que terminó la prueba.
El tiempo efectivo se determina según qué sonda alcance primero los 30 °C. No promediaremos las lecturas de una sonda más caliente con las de dos sondas más frías solo para ganar una hora adicional en el papel.
La foto de configuración se guardará en el registro de temperatura. Tras colocar el glucómetro en la posición central, también será necesario modificar la foto y las marcas de la sonda. En este punto, el glucómetro modificado funcionará de forma independiente en lugar de utilizar la curva anterior.
¿Qué debe demostrar la primera muestra?
Antes de realizar la prueba, cargamos la primera muestra y verificamos su estructura. Se colocaron cuatro bolígrafos en sus respectivas ranuras, seguidos del detector, el vial de la tira reactiva, la aguja y el hisopo. Utilizamos los dos paquetes de gel especificados en las instrucciones, en lugar de tomar prestados los de otros proyectos. La colocación y el tratamiento de la superficie de las marcas pueden esperar hasta que el casete de la muestra esté correctamente cerrado y transportado.
Subí la cremallera, sin cerrar la tapa, y revisé las dos esquinas. Luego busqué el frasco de tiras reactivas. Si primero había que sacar el bolígrafo, significaba que los bolsillos estaban en el orden incorrecto.
A continuación, se realiza una sencilla comprobación de transporte: sujete el cuerpo del bolígrafo y muévalo alrededor de la mesa de trabajo; luego, gírelo boca abajo. El diagrama junto al estuche muestra claramente cualquier movimiento del bolígrafo. Sujeto el cuerpo del bolígrafo y saco cada uno; si el capuchón o el botón dosificador son de tipo ranura, se necesita más espacio para los dedos, ya que este diseño requiere más espacio. También es necesario comprobar el capuchón del bolígrafo que está más arriba, ya que el clip puede rozar incluso con el cuerpo cerrado.
Finalmente, levanté la bandeja forrada con papel de aluminio para examinar los dos paquetes de tabaco de 75 gramos. Si el borde de uno de los paquetes se salía de la bolsa de la bandeja, la empujaría hacia el bolígrafo. Debemos ajustar la posición de la bolsa de la bandeja o la altura de la bandeja antes de comenzar a preparar la infusión.
De acuerdo con el contrato del proyecto, los núcleos de plomo en la cámara de prueba se colocaron a -18 °C durante cuatro horas. Posteriormente, todos los núcleos de plomo se reinstalaron en la misma posición. Los técnicos colocaron los núcleos de plomo en la mesa de trabajo y, siguiendo la fotografía de la configuración, colocaron el núcleo de plomo izquierdo, el núcleo de plomo central entre los dos bolígrafos y el núcleo de plomo derecho en secuencia. Finalmente, cerraron la caja de los núcleos de plomo con la cremallera.
La hoja de registro indicará las condiciones de la cámara, la lectura mínima y la primera sonda que alcanzó los 30 °C. Si se cambia la carcasa, el revestimiento, la muestra o el paquete de gel, es necesario abrir una nueva hoja de registro y repetir la prueba. Esto evita que las muestras posteriores coincidan con la curva incorrecta.
¿Qué debe incluirse en un informe de diseño para un refrigerador de insulina?
El diseño asistido por ordenador (CAD) se puede utilizar más adelante. En la fase de diseño inicial, una fotografía bien anotada o un boceto a mano alzada suelen responder a las preguntas más importantes: ¿Qué componentes deben ser adecuados y cuáles utilizará primero el usuario? Añada las siguientes notas junto a ellos:
- El contenido incluye: el modelo, el tamaño, la cantidad y fotografías del bolígrafo o botella, así como todos los accesorios que lo acompañan.
- Ámbito de uso: Medicamentos abiertos o sin abrir, etiquetas del producto aplicables, rango ambiental, límite superior de temperatura y tiempo de almacenamiento.
- Dispositivo de refrigeración: Si es posible, proporcione una muestra del paquete de gel terminado, o bien su tamaño, peso de llenado, cantidad y condiciones de preparación.
- Informe comercial: incluya preferencias, restricciones de tamaño externo, registros de aprobación, diseño del logotipo, colores, embalaje y cantidad prevista del pedido.
La fábrica puede utilizar esto como base para el diseño de la distribución. Un dibujo bonito sin condiciones de carga ni de prueba es de poca utilidad.
¿Cómo pueden los compradores negociar con Pengtour la obtención de muestras de bolsas térmicas para insulina fabricadas por el fabricante?
Para paquetes térmicos de insulina OEM personalizados, envíe a Pengtu su kit de pluma, lista de accesorios, rango de temperatura ambiente, tiempo objetivo y detalles del paquete de hielo. Antes de proporcionarle un presupuesto, podemos revisar la carcasa de EVA, la estructura interna y el plan de pruebas de muestra. El proceso de personalización ilustra la ruta de desarrollo; al solicitar muestras OEM , adjunte una foto del kit marcado y una breve descripción.
