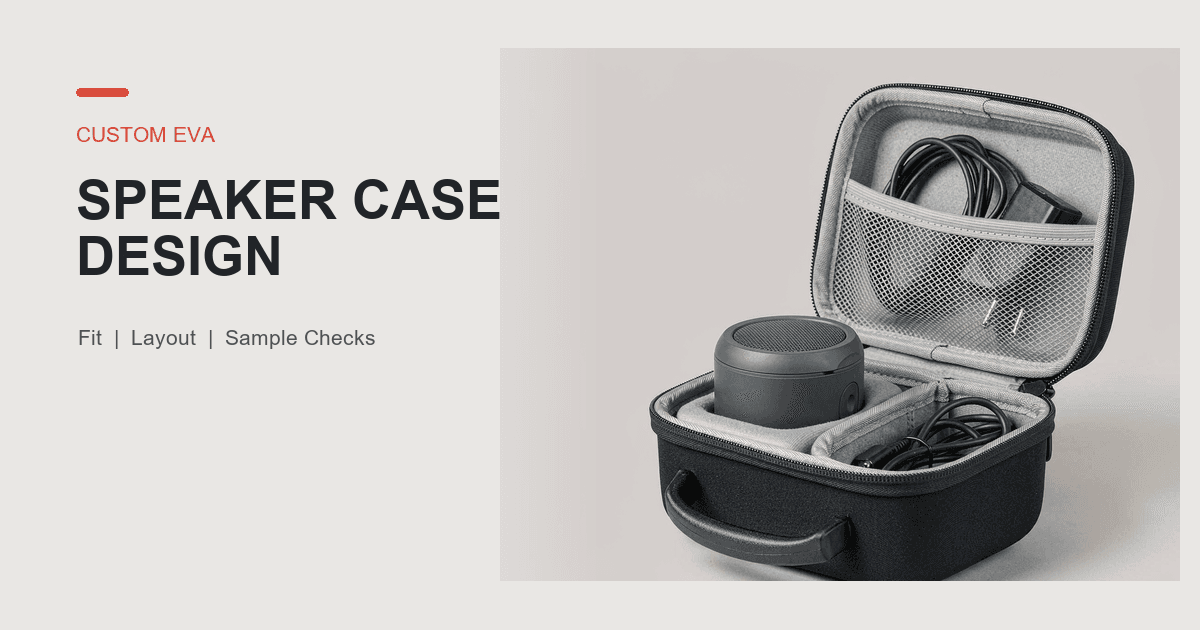

Una funda personalizada de EVA para altavoces debe diseñarse en torno a un modelo de altavoz confirmado y su conjunto de accesorios reales. El contorno de la carcasa por sí solo no es suficiente. Los compradores también deben definir cómo se coloca el altavoz, dónde se suelta, qué entra en contacto con la rejilla o los controles, dónde se coloca el cargador y cómo se abre la funda cuando está completamente llena.
Una secuencia práctica es:
- Congele el modelo exacto del altavoz, la revisión y la lista de accesorios.
- Seleccione la orientación del altavoz y la ruta de extracción.
- Defina las superficies de contacto, el ajuste y el espacio libre específico del proyecto.
- Evite que los cargadores, enchufes y cables presionen contra el altavoz.
- Seleccione el método de soporte interno que mejor se adapte a la forma real.
- Repase la apertura, el recorrido de la cremallera y la dirección de transporte.
- Apruebe la muestra cargada y registre la revisión correspondiente.
Este enfoque proporciona al proveedor información suficiente para evaluar un diseño. Además, ofrece al comprador una base clara para comparar las opciones de carcasas de altavoces de EVA personalizadas, sin tratar a todos los altavoces cilíndricos o rectangulares como si fueran el mismo producto.
Bloquea el conjunto exacto de altavoces y accesorios.
Empiece por el artículo que debe encajar. El nombre de la familia de productos no es lo suficientemente preciso, ya que dos altavoces vendidos con un nombre similar pueden diferir en controles, patas, puertos de carga, radiadores, presillas para la correa o forma general.
Registre estos datos antes de dibujar la cavidad:
- Código de referencia del modelo o del modelo del comprador, que sea independiente de la marca.
- Revisión del producto, si existe más de una versión.
- Dimensiones exteriores terminadas en los puntos más anchos
- Cambios de forma, radios de esquina, patas y controles elevados
- Rejilla del altavoz y zonas del radiador pasivo que no deben soportar presión concentrada.
- Puerto de carga, botones y otras áreas sensibles
- Lazo, correa o cable adjunto que permanece con el producto.
- Cargador, adaptador, cable y otros artículos incluidos en el paquete de venta al público.
- Accesorios opcionales que pueden venderse con otro código SKU
- Dirección de transporte prevista y disposición del embalaje para la venta al por menor.
La mejor información suele ser la muestra del dispositivo final. Un modelo o maqueta con dimensiones exactas también puede ayudar a revisar el ajuste. Los planos controlados o los datos 3D pueden ser útiles durante el desarrollo, pero el comprador debe identificar la revisión del archivo y las dimensiones que aún no se hayan confirmado.
No combine conjuntos de accesorios por suposición. Si un mercado recibe un adaptador de pared mientras que otro recibe solo un cable, es posible que la distribución interna, la lista de empaque y el registro de aprobación requieran un tratamiento de SKU independiente.
Elige la orientación antes de dibujar la cavidad.
La orientación determina qué superficie soporta el producto, de qué lado lo sujeta el usuario y cómo se comporta la caja al abrirla. Debe elegirse antes de finalizar el contorno del compartimento.
Para un altavoz cilíndrico, el equipo puede evaluar una posición horizontal o vertical. Una disposición horizontal puede proporcionar una amplia superficie de apoyo, pero puede requerir suficiente espacio libre en los extremos para su extracción. Una disposición vertical puede reducir el tamaño de la carcasa para ciertas formas, aunque la base, los controles superiores y la dirección de apertura aún deben revisarse.
Para un altavoz rectangular, compruebe si el producto descansa sobre una superficie estable o sobre botones, una rejilla, patas o un área de conexión. Un altavoz de forma irregular puede requerir varias zonas de contacto controladas en lugar de una simple cavidad rectangular.
Haz estas preguntas sobre el dibujo y la muestra:
- ¿Qué superficie da hacia la parte inferior de la carcasa?
- ¿En qué zonas se puede aceptar el contacto de asistencia habitual?
- ¿Qué zonas deberían permanecer libres de presión concentrada?
- ¿Dónde colocará el usuario el pulgar o el dedo para levantar el altavoz?
- ¿Se puede extraer el altavoz sin tirar de la rejilla, la presilla de la correa o el control?
- ¿El producto gira o rueda al mover la caja abierta?
- ¿La tapa o el contenido del bolsillo tocarán el altavoz cuando se cierre la funda?
- ¿La dirección de transporte modifica la posición de reposo del contenido?
Un esquema CAD limpio aún puede fallar en esta tarea si no muestra cómo una persona carga y retira el producto real.
Defina ajuste, holgura, contacto y extracción.
El ajuste no es una cuestión de elegir entre "ajustado" y "suelto". Es una relación entre la forma del producto, el forro, el método de sujeción, la cavidad, la abertura y la facilidad para quitarlo.
La carcasa debe ofrecer suficiente sujeción para mantener el altavoz en su posición durante su manipulación habitual. Asimismo, requiere espacio suficiente para cargarlo y descargarlo sin rayar, pellizcar ni presionar zonas sensibles. El espacio libre adecuado depende del producto, el tipo de material, la construcción, las herramientas y el método de aceptación, por lo que no existe una medida universal para todas las carcasas de altavoces.
En lugar de indicar una longitud, anchura y altura generales, marque los puntos de medición. Incluya salientes, patas, interruptores, radiadores y bucles adjuntos donde afecten al ajuste. Los compradores pueden usar el método más general para definir las dimensiones, el ajuste y el espacio libre de la caja de EVA , y luego aplicarlo a la orientación exacta del altavoz.
Analice cuatro condiciones distintas:
Descanso en forma
El altavoz se encuentra en la ubicación prevista sin balanceos evidentes, rotaciones involuntarias ni contacto con elementos inadecuados.
Ajuste de cierre
La tapa se cierra sin necesidad de que el comprador fuerce el cargador, el conjunto de cables o el altavoz para colocarlos en su sitio. Se recomienda comprobar la resistencia al cierre con todos los accesorios instalados.
Ajuste de extracción
El usuario dispone de un punto de agarre o hendidura para el dedo. El altavoz puede salir de la cavidad siguiendo un recorrido libre, en lugar de ser empujado contra una pared final estrecha.
Ajuste de transporte cargado
Al levantar la caja cerrada en la dirección prevista, el producto y los accesorios permanecen en sus compartimentos correspondientes durante la manipulación habitual. Esta es una observación de muestra, no un resultado de rendimiento formal.
Si la muestra del producto cambia, revise la carcasa nuevamente. Un pequeño cambio en una base, botón o tapa puede afectar el punto de contacto, incluso cuando las dimensiones nominales del cuerpo parezcan inalteradas.
Separe el altavoz de los cargadores y cables.
El cargador es pequeño, pero puede convertirse en el objeto suelto más difícil de manejar dentro de la funda. Sus clavijas, esquinas y extremos del cable no deben quedar en lugares donde puedan presionar el altavoz, los controles o la rejilla cuando la funda se cierra o cambia de posición.
Enumere cada accesorio y registre sus dimensiones, cantidad y embalaje habitual. Un cable que aparece enrollado ordenadamente en una imagen puede ocupar un volumen diferente al ser embalado por el usuario. Un adaptador suministrado para una región también puede diferir del adaptador utilizado en otro mercado.
Las posibles direcciones de diseño incluyen:
- Un bolsillo de malla en la tapa para artículos ligeros y flexibles.
- Una correa elástica para una forma controlada del accesorio
- Un hueco moldeado independiente
- Una cavidad de espuma para un cargador o adaptador específico.
- Un separador entre el altavoz y los accesorios.
- Una pequeña bolsa extraíble cuando el proyecto lo requiera.
Ninguna de estas afirmaciones es automáticamente correcta. Un bolsillo en la tapa necesita suficiente espacio dentro de la carcasa cerrada y no debe colocar un adaptador rígido sobre un área sensible del altavoz. Una correa elástica necesita un elemento definido y una dirección de sujeción. Un hueco moldeado necesita una especificación de accesorio estable. Un divisor necesita suficiente altura y soporte para mantener la separación prevista.
Para un proyecto con varios accesorios electrónicos en lugar de un solo conjunto de altavoces, planifique una distribución más amplia de los accesorios electrónicos . La descripción de la carcasa del altavoz debe limitarse a los elementos suministrados con este producto.
Antes de la aprobación, cierre la muestra con todos los elementos de la lista en su lugar. Busque marcas de presión, abultamientos en la tapa, cremalleras que se abren y cierran forzadamente, enchufes sueltos y extremos de cables que se introducen en la cavidad del altavoz.
Seleccione el método de soporte interno.
La estructura interna debe soportar la orientación y la ruta de extracción elegidas. No debe seleccionarse basándose únicamente en una fotografía.
Un proyecto puede evaluar elementos de soporte moldeados o en relieve, un inserto de espuma cortado o moldeado, un revestimiento sobre una base con forma, sujeción elástica, un divisor o una combinación de estos. No todas las cajas de altavoces necesitan todos los componentes.
Utilice una dirección de soporte moldeada cuando la carcasa y la geometría interna permitan crear zonas de contacto adecuadas para el producto. Evalúe un inserto cuando el conjunto de accesorios, el detalle de la cavidad o los requisitos del proyecto exijan una pieza interna independiente. Utilice bolsillos o correas únicamente cuando se definan su contenido y movimiento.
El informe de diseño debe indicar:
- Lugares y superficies de apoyo que se deben evitar
- Contorno de la cavidad y referencias de profundidad
- Orientación al producto
- Acceso para los dedos o hueco para extraerlo
- Dirección de alineación
- Insertar o material de apoyo para evaluar
- Método de fijación para un inserto separado, cuando corresponda.
- Cavidad para accesorios, divisor, bolsillo o ubicación de la correa
- Referencias de productos y accesorios aprobados
- Método de tolerancia y aceptación aplicable
Los compradores que necesiten comparar estructuras de inserción pueden comparar las direcciones de inserción de espuma para estuches de EVA . Para este proyecto, la decisión final aún debe verificarse con el altavoz y el estuche instalados.
Revisión de la apertura, la cremallera y la dirección de transporte.
La carcasa es un sistema móvil. El ángulo de la tapa, el comportamiento de las bisagras, el recorrido de la cremallera y la dirección del asa influyen en cómo el usuario accede al altavoz y en si los accesorios sueltos se desplazan hacia él.
Defina la tarea inicial:
- ¿La caja queda plana, abierta como un libro o permanece parcialmente vertical?
- ¿Qué lado queda como base cuando se abre la cremallera?
- ¿Debe la tapa mantenerse alejada de la vía de extracción?
- ¿Puede el usuario ver tanto el altavoz como los accesorios cuando se abre la carcasa?
- ¿El bolsillo apunta hacia arriba o libera los objetos hacia el altavoz?
- ¿La cremallera pasa por una esquina estrecha o por una zona interior gruesa?
- ¿Se puede cerrar la funda sin que la cremallera se ajuste a una carga forzada?
A continuación, defina el método de transporte. Un asa, una correa para la muñeca o una correa para el hombro modifican la forma en que se distribuye el contenido. La opción más adecuada depende del tamaño de la maleta, la carga total, la zona de sujeción y el uso previsto. No asigne una capacidad de carga basándose únicamente en el nombre del componente.
Durante la revisión de la muestra, observe el funcionamiento de la cremallera, el movimiento de las esquinas, la resistencia al cierre, la alineación del tirador y los puntos de conexión visibles. Si el proyecto requiere una prueba formal de cremallera, tirador o carga, especifique dicho método por separado.
Inspeccione una muestra de carcasa de altavoz cargada
Una muestra vacía puede confirmar la apariencia y la construcción básica, pero no puede mostrar si el conjunto completo para la venta al público encaja o si los accesorios se insertan a presión en el altavoz.
Utilice el altavoz definitivo, un modelo a escala real o una maqueta acordada, junto con la disposición realista de los accesorios. Registre la revisión de la muestra y los elementos utilizados.
Compruebe lo siguiente:
- Forma de carcasa moldeada y deformación visible
- Orientación del producto y áreas de contacto
- Ajuste en los puntos más anchos y salientes
- Acceso y extracción de dedos
- Ángulo de la tapa y comportamiento de la bisagra
- Funcionamiento básico de la cremallera y manejo de las esquinas
- Resistencia al cierre con todos los accesorios cargados
- Separación de cargador, adaptador y cable
- Posición del bolsillo, la correa, el divisor y el inserto
- Estado del revestimiento y marcas de presión visibles
- Dirección del asa o correa y apariencia de la conexión
- Ubicación del logotipo, coordinación de colores y etiquetas.
- Cantidad de embalaje unitario y accesorios
- Elementos abiertos, comentarios de revisión y estado de aprobación
Fotografía la carcasa abierta y vacía, la base con la carcasa cargada, la tapa con la carcasa cargada, la carcasa cerrada y el proceso normal de extracción. Indica la versión de la muestra en el nombre del archivo o en el registro de revisión. Las fotos facilitan la revisión, pero no siempre sustituyen a una muestra física revisada cuando el cambio afecta al ajuste, la forma de la carcasa, la cavidad, la abertura, el recorrido de la cremallera u otro detalle funcional importante.
La muestra física aprobada y el paquete de especificaciones finales pueden servir conjuntamente como referencias principales para la producción y la inspección, siempre que se respeten las tolerancias y los criterios de aceptación acordados. Si un plano entra en conflicto con la muestra aprobada, es necesario aclarar qué versión prevalece antes de la preparación de la producción.
Utilice la lista de verificación completa para la aprobación de muestras de estuches EVA para el control de color, logotipo, embalaje y revisiones, más allá de las comprobaciones específicas para altavoces mencionadas anteriormente.
Separar la revisión de ajuste de las pruebas de rendimiento formales.
Una revisión de la muestra cargada puede revelar problemas evidentes de ajuste, colisión de accesorios, dificultad para quitarlos, cierre forzado o deformación visible. No demuestra resistencia a caídas, golpes, vibraciones, agua, durabilidad de la cremallera, capacidad de carga ni rendimiento durante el transporte.
Cuando se requiera evidencia formal, defina la prueba antes de la aprobación:
- Revisión exacta de la muestra y la construcción
- Carga del producto y de los accesorios
- Método y equipo de prueba
- Superficie de caída, orientación o acondicionamiento, según corresponda.
- Número de muestras y repeticiones
- Mediciones u observaciones para registrar
- Criterios de aprobación/reprobación
- Responsabilidad de las pruebas y requisitos de informes
- Si un cambio de diseño requiere nuevas pruebas
Para proyectos que requieren un programa de pruebas de caída, defina las pruebas de caída de las carcasas electrónicas por separado . Una comprobación de ajuste satisfactoria sigue siendo útil, pero responde a una pregunta diferente.
Redactar la solicitud de cotización para el caso del orador
Una solicitud de cotización útil debe incluir:
- Código y revisión del modelo de altavoz
- Muestra real, datos 3D, dibujos o maquetas disponibles
- Dimensiones del producto con puntos de medición definidos
- Superficies sensibles, controles, rejillas, radiadores y puertos
- Lista completa de accesorios por SKU de venta
- Orientación preferida del producto y dirección de extracción
- Áreas que pueden respaldar el producto y áreas que se deben evitar.
- Soporte interno, inserto, bolsillo, correa o dirección del divisor para evaluar
- Estilo de apertura, dirección de la cremallera y lado de la base previsto
- Requisito de asa, correa de muñeca o correa de hombro
- Material exterior, forro y dirección del color
- Diseño del logotipo, tamaño, ubicación y proceso para evaluar
- Requisitos de embalaje unitario, etiquetas y marcado de cajas
- Pasos de revisión de muestra y método de aprobación
- Tolerancias y criterios de aceptación específicos del proyecto
- Alcance de la prueba formal requerida, si la hubiera.
- Cantidad, mercado de destino y requisitos de cronograma
Evite las solicitudes de cotización que solo indiquen "estuche rígido de EVA para altavoz con bolsillo para cable". No especifican la revisión del altavoz, el conjunto de accesorios, la orientación, las zonas sensibles a la presión, la ruta de extracción ni la normativa de aprobación.
Cómo Pengtour evalúa los requisitos de los estuches para altavoces
Para proyectos de estuches para altavoces personalizados que cumplan los requisitos, Pengtour puede evaluar el tamaño, la forma, la abertura, la distribución interna, el forro, el inserto de espuma o la dirección del soporte moldeado, la cremallera, el asa, el bolsillo, la correa, el separador, el logotipo, el embalaje y los requisitos de muestra del producto.
La revisión puede comenzar con un altavoz real, una muestra del dispositivo final, un modelo con dimensiones precisas o planos controlados y datos 3D. La información de entrada adecuada depende de la etapa de desarrollo y del riesgo de dimensiones no confirmadas. Los materiales, la geometría, las tolerancias, las pruebas, la cantidad mínima de pedido (MOQ) y los plazos se confirman para cada proyecto.
Durante la revisión de la muestra física, el comprador y la fábrica pueden comprobar el ajuste, la holgura de extracción, el ángulo de apertura, la resistencia al cierre, el recorrido de la cremallera, el forro, el inserto, la disposición de los accesorios, la dirección del asa, el logotipo, las etiquetas, el embalaje y la experiencia de uso habitual con carga. Los cambios importantes en la carcasa, la cavidad, el ajuste, la apertura, la construcción del material o el utillaje pueden requerir una nueva muestra física.
Para empezar, envíe el modelo de altavoz y los requisitos de la carcasa para su revisión . Incluya la referencia del producto disponible, el conjunto de accesorios, los planos, el diseño previsto, la marca, la cantidad, el mercado de destino y cualquier requisito de prueba definido.
Preguntas frecuentes sobre el diseño personalizado de estuches para altavoces de EVA
¿Es posible diseñar una carcasa para altavoz a partir de dibujos en lugar de un altavoz físico?
Los planos controlados y los datos 3D pueden facilitar el desarrollo, especialmente cuando el producto aún no está disponible. El comprador debe identificar la revisión del archivo y cualquier dimensión no confirmada. Una muestra del dispositivo final, un modelo a escala exacta o una maqueta acordada siguen siendo útiles para comprobar el contacto, el cierre y la extracción antes de la aprobación.
¿Una funda de EVA puede albergar varios modelos de altavoces?
Puede ser posible si los modelos comparten un tamaño, forma y plan de contacto compatibles, pero se debe revisar el ajuste para cada modelo listado. Registre las dimensiones máximas y mínimas, los controles, las protuberancias y la ruta de extracción. No apruebe una solicitud de compatibilidad para varios modelos basándose únicamente en las dimensiones externas.
¿Es adecuado un bolsillo de malla en la tapa para guardar el cargador?
Depende del tamaño, la dureza y la posición del cargador sobre el altavoz. Un bolsillo de malla puede ser adecuado para ciertos accesorios ligeros, pero un adaptador rígido puede presionar el producto o forzar la tapa si no se controla el espacio dentro de la carcasa cerrada. Revise el cargador y el estado del embalaje exactos en la muestra.
¿Qué puede ofrecer un comprador sin un equipo interno de diseño de casos?
Proporcione los datos del altavoz o del producto, la lista de accesorios, la función prevista, los archivos de marca, la cantidad, el mercado de destino y cualquier requisito de embalaje o prueba. El proveedor podrá evaluar las opciones de diseño, pero el comprador deberá aprobar la orientación elegida, el ajuste, la revisión de la muestra y los criterios de aceptación.
Conclusiones clave
- Congele la revisión exacta del altavoz y el conjunto de accesorios antes de dibujar la carcasa.
- Seleccione la orientación entre las tareas de contacto, apertura y extracción.
- Defina el ajuste y la holgura mediante puntos de medición, no con un número universal.
- Evite que los cargadores y enchufes duros presionen el altavoz.
- Seleccione los insertos, soportes, bolsillos y separadores para el juego cargado.
- Analice conjuntamente el recorrido de la cremallera, el comportamiento de la tapa y la dirección de transporte.
- Aprobar una muestra cargada documentada y controlar su revisión.
- Separa las revisiones de ajuste habituales de las pruebas de rendimiento formales.
- Incluya en la solicitud de cotización las referencias del producto, el diseño, los criterios de aceptación y el alcance de las pruebas.
