مقدمة
إذا سبق لك أن اشتريت غطاءً واقيًا مخصصًا، فربما رأيت عبارة "مادة EVA" مدرجة في ورقة مواصفات المورد. ولكن إليك الأمر: هذا الوصف وحده لا يخبرك بالكثير.
في معظم التطبيقات الاحترافية، لا يُمثل EVA الغلاف الخارجي للحقيبة، بل هو اللب الرغوي - الطبقة الهيكلية المحصورة بين قماش خارجي وبطانة داخلية. عادةً ما تُصنع الطبقة الخارجية من قماش أكسفورد أو جلد البولي يوريثان أو النايلون أو أي نسيج مُغلف آخر. يقع EVA في المنتصف، مُوفراً الصلابة وامتصاص الصدمات.
يتناول هذا الدليل أحد أهم القرارات التي ستتخذها عند تصميم حافظة مخصصة: اختيار الكثافة المناسبة لطبقة رغوة EVA الأساسية.
إذا أخطأت في اختيار التصميم، فقد يكون غلاف جهازك رقيقًا جدًا بحيث لا يحمي المنتج بداخله. أو قد يكون مُصممًا بشكل مُبالغ فيه، مما يزيد التكلفة دون تحسين الأداء. أما إذا اخترت التصميم الصحيح، فستحصل على غلاف واقٍ، وفعّال من حيث التكلفة، وقابل للتصنيع بكميات كبيرة.
توضيح هام: يركز هذا الدليل على الحافظات الواقية شبه الصلبة ذات النواة المصنوعة من رغوة EVA والطبقة الخارجية المصنوعة من القماش. ولا يشمل هذا الدليل الحافظات ذات الغلاف الخارجي المصنوع بالكامل من رغوة EVA أو الحافظات البلاستيكية الصلبة.
فهم الفرق بين الكثافة والصلابة
قبل أن نخوض في اختيار الكثافة، دعونا نوضح نقطة شائعة للالتباس: الكثافة والصلابة ليستا نفس الشيء.
تشير الكثافة إلى كمية المواد المعبأة في الرغوة، وتُقاس بالكيلوغرام لكل متر مكعب (كجم/م³). يمكن اعتبارها بمثابة "وزن" هيكل الرغوة.
تشير الصلابة إلى مدى مقاومة الرغوة للانضغاط. وعادةً ما تُقاس بمقياس شور سي أو أسكر سي. ويمكن اعتبارها بمثابة "ملمس" الرغوة.
يمكنك الحصول على رغوة عالية الكثافة ولكنها لا تزال ناعمة نسبيًا، أو رغوة منخفضة الكثافة ولكنها صلبة. كل ذلك يعتمد على التركيبة وعملية الرغوة وظروف المعالجة.
عند تحديد مصدر قضية، يجب عليك تحديد كلا القيمتين. على سبيل المثال:
"نحن بحاجة إلى لب من رغوة EVA بكثافة 70 كجم/م³ وصلابة 65 شور سي."
وهذا يمنح الشركة المصنعة هدفًا واضحًا ويساعد على ضمان الاتساق بين العينات وعمليات الإنتاج.
مطابقة الكثافة مع وزن منتجك
تتمثل الوظيفة الرئيسية للغطاء الواقي في امتصاص الصدمات. فعند سقوط الغطاء، ينضغط لبّه المصنوع من رغوة EVA ويوزع القوة قبل أن تصل إلى الجهاز الموجود بداخله.
يكمن السر في مطابقة كثافة الرغوة مع وزن المنتج الذي تقوم بحمايته.
إذا وضعتَ غرضًا ثقيلًا، كأداة كهربائية أو جهاز طبي، في علبة ذات كثافة منخفضة، فقد ينضغط الإسفنج تمامًا عند الاصطدام. يُسمى هذا "الوصول إلى أقصى حد". بمجرد حدوث ذلك، لا يستطيع الإسفنج امتصاص المزيد من الصدمات، وتنتقل القوة مباشرةً إلى المنتج.
من ناحية أخرى، إذا استخدمتَ إسفنجًا عالي الكثافة جدًا لمنتج خفيف الوزن مثل سماعات الأذن أو ملحق صغير، فقد تبدو العلبة صلبة للغاية. وقد يتحرك المنتج داخلها بدلًا من أن يكون مبطنًا بشكل لطيف.
توصيات عملية
إليك نقطة انطلاق بناءً على وزن الحمولة:
المنتجات خفيفة الوزن (أقل من 2 رطل):
35-45 كجم/م³
مثالية للملحقات الاستهلاكية الصغيرة. توفر تبطينًا ناعمًا وتحافظ على خفة وزن الحقيبة.
منتجات متوسطة الوزن (2-8 أرطال):
60-75 كجم/م³
هذا هو الوضع الأمثل لمعظم حافظات الحماية المصممة حسب الطلب. فهو يوازن بين الصلابة وامتصاص الصدمات.
المنتجات شديدة التحمل (أكثر من 8 أرطال):
80 كجم/م³ وما فوق
مثالي للأدوات والمعدات الطبية والأجهزة الصناعية. يساعد على منع الارتطام بالأرض ويحسن مقاومة السحق.
إذا لم تكن متأكدًا من مكانة منتجك، فابدأ بنموذج أولي متوسط الكثافة وقم بالتحقق من صحته من خلال اختبار السقوط.
كيف تؤثر الكثافة على التصنيع
لا تؤثر الكثافة على الحماية فحسب، بل تؤثر أيضًا على مدى سهولة تصنيع الغطاء.
تُصنع معظم الحافظات المخصصة باستخدام عملية تُسمى التشكيل الحراري. حيث تُسخّن طبقة رغوة EVA (المغلفة مسبقًا بالنسيج الخارجي) وتُضغط داخل قالب من الألومنيوم. ومع تمدد المادة داخل تجويف القالب، يتغير شكل بنية الرغوة تحت الضغط.
كلما زادت الكثافة، قلّت رغبة الرغوة في التمدد. يُصبح هذا الأمر مشكلةً عندما يتضمن تصميم حقيبتك ما يلي:
- تجاويف عميقة
- زوايا حادة
- المنحنيات المعقدة
- انتقالات الجدران الرقيقة
إذا كانت الكثافة عالية جدًا بالنسبة للشكل الهندسي، فقد تتمزق المادة عند الزوايا، أو تصبح رقيقة بشكل غير متساوٍ، أو تفشل في التوافق مع القالب بشكل صحيح.
في الحالات ذات الأشكال المعقدة، غالباً ما يكون استخدام مادة EVA متوسطة الكثافة بكثافة تتراوح بين 65 و70 كجم/م³ هو الخيار الأمثل. فهي توفر صلابة كافية للحماية مع الحفاظ على المرونة اللازمة للتشكيل المستقر.
ولهذا السبب يجب دائمًا مناقشة اختيار الكثافة جنبًا إلى جنب مع تصميم الأدوات وهندسة القالب.
معادلة التكلفة
من منظور المشتريات، فإن الكثافة لها تأثير مباشر على التكلفة.
يُباع إسفنج EVA بالوزن. يستهلك صندوق مصنوع من إسفنج بكثافة 80 كجم/م³ كمية أكبر من المواد الخام مقارنةً بصندوق بنفس الحجم مصنوع من إسفنج بكثافة 45 كجم/م³. وهذا يعني ارتفاع تكلفة المواد، وفي كثير من الحالات، ارتفاع تكلفة الإنتاج أيضاً.
تتأثر الخدمات اللوجستية أيضاً. فالصناديق ذات الكثافة العالية تزن أكثر، مما يزيد من تكاليف الشحن - خاصة بالنسبة للطلبات ذات الأحجام الكبيرة.
يُعدّ تحديد كثافة تخزين زائدة من أسهل الطرق لتقليل هامش الربح دون تحسين الأداء الفعلي. والنهج الأمثل هو اختيار الحد الأدنى من الكثافة الممكنة التي تفي بمتطلبات اختبار السقوط، وحمل التكديس، والضغط.
بمعنى آخر: لا تبالغ في تصميم الرغوة. صممها بما يتناسب مع مستوى المخاطر الفعلي للمنتج.
مرجع سريع: الكثافات القياسية في الصناعة
إليك نقطة انطلاق عملية لفئات المنتجات المختلفة:
الإلكترونيات الاستهلاكية
أمثلة: سماعات الرأس، لوحات المفاتيح، أجهزة التحكم، الملحقات الصغيرة
الكثافة الموصى بها: 45-60 كجم/م³
الأولوية: سهولة الحمل وخفة الوزن، مظهر أنيق، حماية معتدلة
الأجهزة الطبية
أمثلة: أجهزة المراقبة، وأجهزة ضغط مجرى الهواء الإيجابي المستمر (CPAP)، وأدوات التشخيص المحمولة
الكثافة الموصى بها: 70-75 كجم/م³
الأولوية: الصلابة، مقاومة الانضغاط، سلامة النقل، ملاءمة داخلية ثابتة
الطائرات بدون طيار ومعدات التصوير
أمثلة: الطائرات بدون طيار، الكاميرات، العدسات، الميكروفونات
الكثافة الموصى بها: 65-70 كجم/م³ للطبقة الهيكلية، مقترنة برغوة داخلية أكثر ليونة للحشوة
الأولوية: امتصاص الصدمات، تثبيت الجهاز، عرض مميز
المعدات الصناعية والعسكرية
أمثلة: أدوات متينة، وأجهزة، ومعدات ميدانية
الكثافة الموصى بها: 80 كجم/م³ فأكثر
الأولوية: أقصى مقاومة للسحق، قوة التكديس، متانة النقل
تُعد هذه القيم نقطة انطلاق مفيدة، ولكن يجب دائمًا التحقق من صحة المواصفات النهائية مقابل وزن المنتج الدقيق وشكله الهندسي ومعيار السقوط المطلوب.

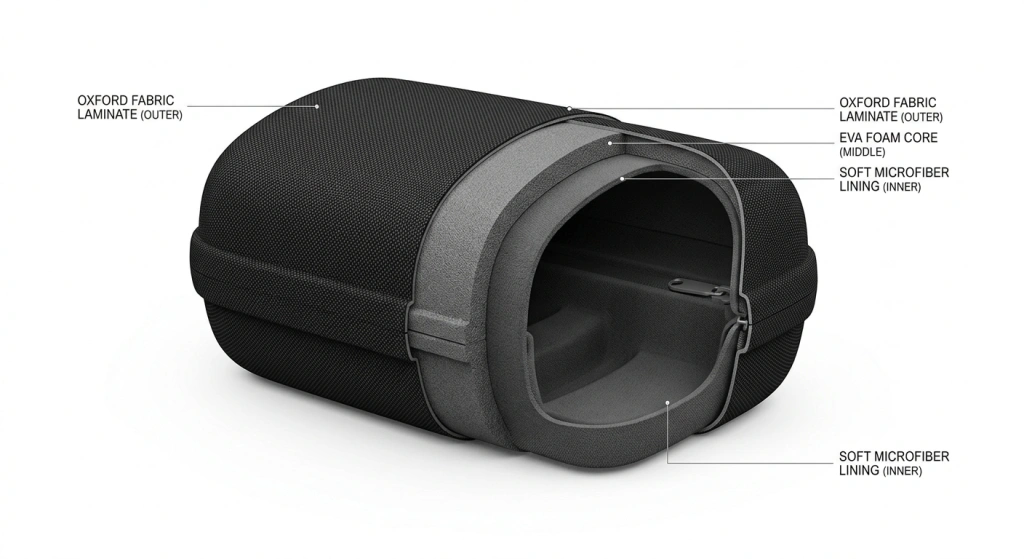

فهم بنية القضية الكاملة
في معظم حافظات الحماية المصممة حسب الطلب، لا يُصنع المنتج من مادة EVA وحدها. بل تكون الحافظة النهائية عبارة عن هيكل مركب متعدد الطبقات.
إليكم الشكل النموذجي لحافظة الحماية شبه الصلبة:
الطبقة الخارجية:
قماش أكسفورد، أو جلد البولي يوريثان، أو النايلون، أو البوليستر، أو نسيج مغلف مقاوم للماء. توفر هذه الطبقة مظهراً أنيقاً، ومقاومة للتآكل، وحماية من العوامل الجوية.
الطبقة الوسطى:
قلب من رغوة EVA. هذه هي الطبقة الهيكلية التي توفر الصلابة وامتصاص الصدمات.
الطبقة الداخلية:
بطانة ناعمة مصنوعة من مواد مثل القماش المصقول أو المخمل أو البوليستر. تحمي هذه البطانة المنتج من الخدوش وتضفي عليه ملمساً فاخراً.
أدخل:
رغوة مقطوعة بالقالب، أو تجويف رغوي مصبوب، أو تصميم حجرات مخصص. هذا يثبت المنتج في مكانه بإحكام.
يُعدّ هذا التصميم متعدد الطبقات مهمًا لأن كل طبقة تؤدي وظيفة مختلفة. يؤثر النسيج الخارجي على المظهر والمتانة، بينما يوفر قلب مادة EVA الدعم والحماية من الصدمات، أما البطانة الداخلية فتضيف الراحة والجودة النهائية.
بالنسبة لفرق المشتريات، هذا يعني أن مواصفات المواد الخاصة بكم يجب أن تميز دائمًا بين:
- نوع القماش الخارجي
- كثافة لب رغوة EVA
- صلابة لب رغوة EVA
- مادة البطانة الداخلية
- أدخل البنية
- تصميم الخياطة والسحاب
تمنع المواصفات الكاملة سوء الفهم وتساعد الشركة المصنعة على تقديم عرض أسعار دقيق.
كيفية تحديد كثافة مادة EVA في طلب عرض الأسعار الخاص بك
إذا كنت تُعدّ طلبًا للحصول على عرض أسعار، فلا ينبغي أبدًا ذكر الكثافة وحدها. يجب أن يتضمن طلب عرض الأسعار الجيد التفاصيل التالية:
- كثافة لب رغوة EVA (على سبيل المثال، 65 كجم/م³)
- صلابة لب رغوة EVA (على سبيل المثال، 70 شور سي)
- المادة الخارجية (مثل قماش أكسفورد / البولي يوريثان / النايلون)
- مادة البطانة الداخلية (مثل القماش المصقول / المخمل / البوليستر)
- هيكل العلبة (علبة شبه صلبة مصبوبة حرارياً مع لب من رغوة EVA)
- نوع الحشوة (رغوة مقطوعة بالقالب / حشوة مصبوبة / حجيرات مخصصة)
- الوزن المستهدف للمنتج
- الارتفاع المطلوب للسقوط
- متطلبات الضغط أو التكديس
- متطلبات العزل المائي
- معيار الموافقة على العينات
مثال على صياغة طلب عرض أسعار
نحتاج إلى حقيبة حماية شبه صلبة مصممة خصيصًا، ذات لب من رغوة EVA بكثافة 65 كجم/م³ وصلابة 70 شور C. يجب أن تكون الطبقة الخارجية من قماش أكسفورد بطبقة نهائية مغلفة، مع بطانة داخلية ناعمة من البوليستر وحشوة داخلية مقطوعة خصيصًا تناسب جهازًا إلكترونيًا بوزن 3.5 رطل. يجب أن تجتاز الحقيبة اختبار السقوط من ارتفاع متر واحد.
يُحسّن هذا المستوى من التفصيل بشكل كبير دقة عروض الأسعار واتساق العينات.
أخطاء شائعة عند اختيار كثافة مادة EVA
الخطأ الأول: اختيار الكثافة بناءً على المظهر
قد يبدو الغطاء فاخرًا ولكنه قد يفشل في توفير الحماية من الصدمات إذا كانت كثافته غير مناسبة.
الخطأ الثاني: استخدام نفس الكثافة لكل منتج
تتطلب أوزان الحمولة المختلفة مستويات دعم مختلفة.
الخطأ الثالث: تجاهل حدود التشكيل الحراري
يمكن أن تؤدي الكثافة العالية جدًا إلى مشاكل في الإنتاج في القوالب العميقة أو المعقدة.
الخطأ الرابع: نسيان الطبقة الخارجية من القماش
إذا كان الغلاف الخارجي مصنوعًا من قماش أكسفورد أو البولي يوريثان، فقد يختلف الإحساس المتصور بالحقيبة عن الأداء الفعلي للطبقة الداخلية المصنوعة من الرغوة.
الخطأ الخامس: عدم الاختبار باستخدام حمولات حقيقية
يجب دائمًا التحقق من صحة الرغوة باستخدام الجهاز الفعلي بداخلها، وليس فقط كعينة مستقلة.
كيفية التحقق من استخدام الشركة المصنعة للكثافة الصحيحة
للتحقق من كثافة لب رغوة EVA، ستحتاج إلى اختبار عينة من لوح الرغوة الخام قبل التشكيل الكامل إن أمكن. لا تعتمد فقط على منطقة الزاوية النهائية، لأن التشكيل الحراري قد يُغير بنية الرغوة وسماكتها.
إليك الطريقة:
- قص عينة نظيفة مستطيلة أو مربعة
- قم بقياس الأبعاد بدقة
- احسب الحجم بالمتر المكعب
- قم بوزن العينة بالكيلوغرامات
- اقسم الكتلة على الحجم للحصول على الكثافة بالكيلوجرام/م³
إذا كنت تعمل مع شركة مصنعة، فاطلب وثائق المواد وصور العينات وفحوصات اتساق الإنتاج قبل الموافقة على الطلب بالجملة.
التوصية النهائية
إن الكثافة المناسبة لمادة EVA ليست بالضرورة أعلى كثافة متوفرة، بل هي الكثافة التي تتناسب بشكل أفضل مع وزن المنتج، ومتطلبات مقاومة السقوط، وشكل العلبة، والتكلفة المستهدفة.
كقاعدة عامة:
- السلع الاستهلاكية خفيفة الوزن: 35-45 كجم/م³
- الأجهزة الإلكترونية والملحقات متوسطة الوزن: 60-75 كجم/م³
- المنتجات الطبية والصناعية شديدة التحمل: 80 كجم/م³ وما فوق
عند الشك، ابدأ بنموذج أولي متوسط الكثافة واختبره عمليًا. أفضل غطاء حماية ليس مجرد غطاء واقٍ، بل هو مصمم ليوفر الحماية بأقل تكلفة ممكنة.
التعليمات
هل يمكنني استخدام كثافات مختلفة من مادة EVA في نفس العلبة؟
نعم. هذا أمر شائع في هندسة الحافظات الاحترافية. غالبًا ما نوصي باستخدام طبقة EVA عالية الكثافة للغلاف الهيكلي الخارجي المُشكّل حراريًا لتحسين الصلابة ومقاومة السحق، بالإضافة إلى حشوة إسفنجية داخلية منخفضة الكثافة لحماية الأجهزة الحساسة برفق.
كيف يمكنني اختبار ما إذا كان المصنّع قد استخدم الكثافة التي حددتها؟
يمكنك قياسها يدويًا. قصّ عينة مربعة دقيقة من لوح EVA الخام، وقِس حجمها، ثم زنها، واحسب كثافتها بقسمة الكتلة على الحجم. وللحصول على أدق النتائج، اختبر الرغوة قبل التشكيل الحراري لأن الحرارة والتمدد قد يؤثران على الشكل النهائي.
هل يؤثر النسيج الخارجي على كثافة مادة EVA؟
لا، لا يؤثر تغليف الطبقة الخارجية بنسيج أكسفورد أو البولي يوريثان أو النايلون على كثافة الرغوة الداخلية. مع ذلك، قد يؤثر على صلابة المنتج النهائي وملمس سطحه. لذا، يجب تحديد مواصفات الرغوة الداخلية واختبارها بشكل منفصل.
ما هي المواد الخارجية الشائعة الاستخدام في هذه الحالات؟
تشمل المواد الخارجية الشائعة قماش أكسفورد، والجلد الصناعي، والنايلون، والبوليستر، والأقمشة المصفحة المقاومة للماء. أما رغوة EVA فتُستخدم كطبقة هيكلية داخلية.
ما الذي يجب أن أرسله إلى الشركة المصنعة للحصول على عرض سعر دقيق؟
يجب عليك تقديم أبعاد المنتج، ووزنه، ومعيار اختبار السقوط المستهدف، والكثافة المطلوبة، والصلابة، ونوع القماش الخارجي، وتصميم الحشوة، واللون، ومتطلبات الشعار، وكمية الطلب المتوقعة.
