El diseño de la estructura de espuma del dron debe partir del kit real, no de la forma de una caja vacía. Antes de que un comprador solicite un chasis de dron EVA personalizado, el equipo debe comprender qué componentes deben alojarse dentro de la caja, la frecuencia de uso de cada componente, qué componentes deben separarse y qué aspectos deben verificarse en la primera muestra.
En los proyectos B2B, no se trata solo de una organización impecable. La disposición influye en cómo se coloca el cuerpo del dron en la caja, cómo se separan la batería y las hélices, cómo se desmonta el controlador, dónde se guardan las herramientas pequeñas y si la muestra se puede ver sin adivinar su uso previsto.
Esta guía se centra en la planificación del diseño, la consulta con proveedores y la revisión de muestras. No sustituye las pruebas específicas del proyecto, la certificación, las directrices de seguridad de vuelo ni las normas de protección establecidas.
Empieza por el kit del dron, no por la forma de la carcasa.

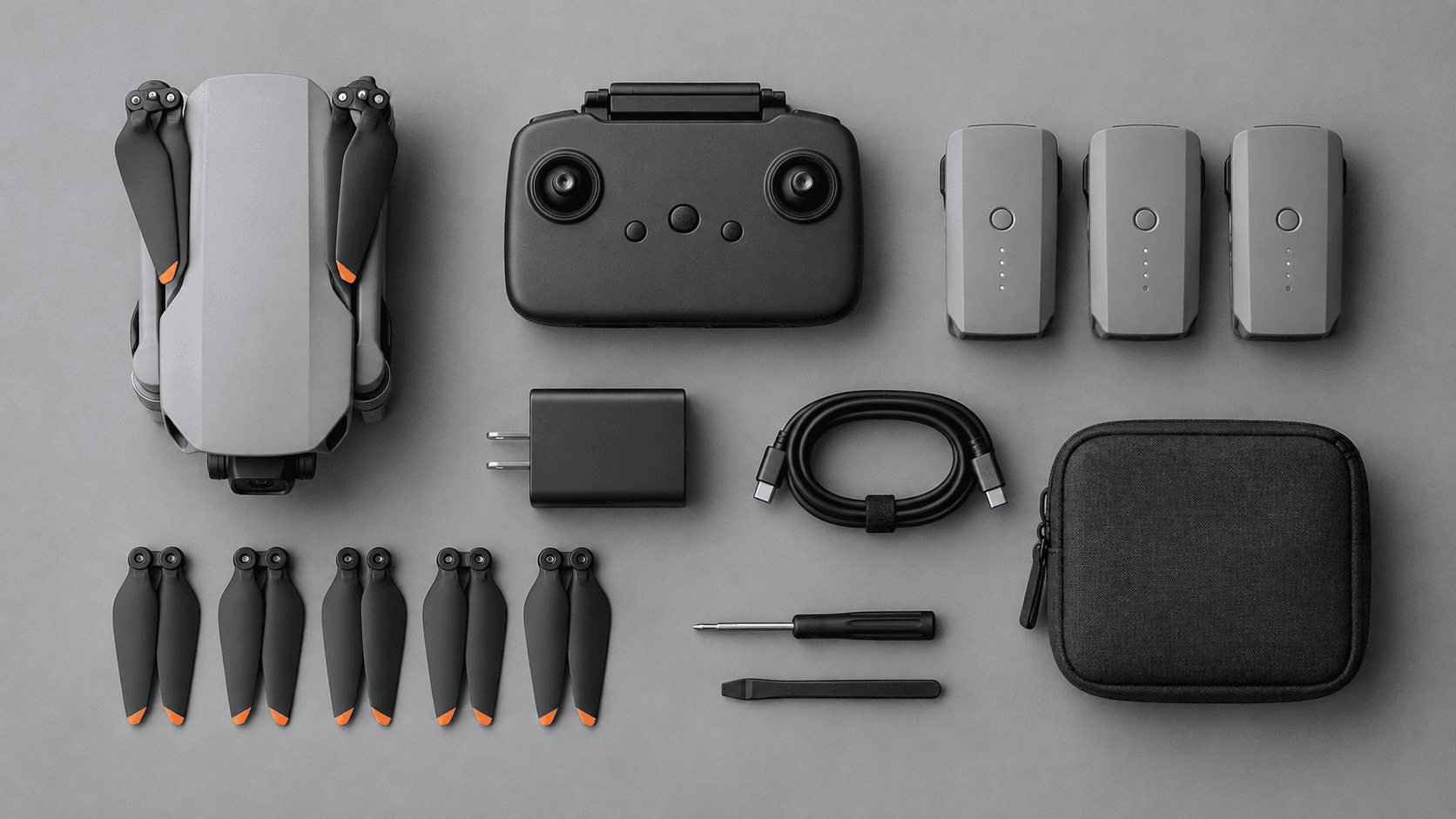

Lo primero que hay que determinar es la lista de accesorios. Aunque las dos fundas para drones parezcan similares, sus requisitos de espacio interno son bastante diferentes. Un proyecto solo necesitará espacio para un dron pequeño, un control remoto y un cable de carga. El otro proyecto podría necesitar varias baterías, hélices de repuesto, herramientas, filtros, instrucciones, adaptadores o insertos para el embalaje, etc.
Primero, enumere todos los elementos que deben llevarse con el dron:
- fuselaje de dron
- Controlador o control remoto
- batería de respaldo
- Cargador y cable
- hélice o protector de hélice
- herramientas pequeñas
- Tarjeta de memoria, adaptador, filtro u otros accesorios
- Folletos impresos, guías de usuario o tarjetas de embalaje
- Requisitos de marcado y embalaje
Cada artículo debe medirse según su embalaje original. Los brazos plegados, las hélices montadas, las fundas protectoras, los cables y las bolsas blandas modifican el espacio necesario dentro de la caja. Si el comprador solo proporciona las dimensiones externas del dron, la primera muestra podría mostrar un espacio insuficiente tras el embalaje.
La lista de componentes también debe indicar las superficies frágiles, las piezas sueltas y los componentes que no deben presionarse entre sí. Esto no garantiza que el chasis cumpla con los objetivos de protección, sino que proporciona al equipo de diseño información de referencia más completa antes del diseño inicial.

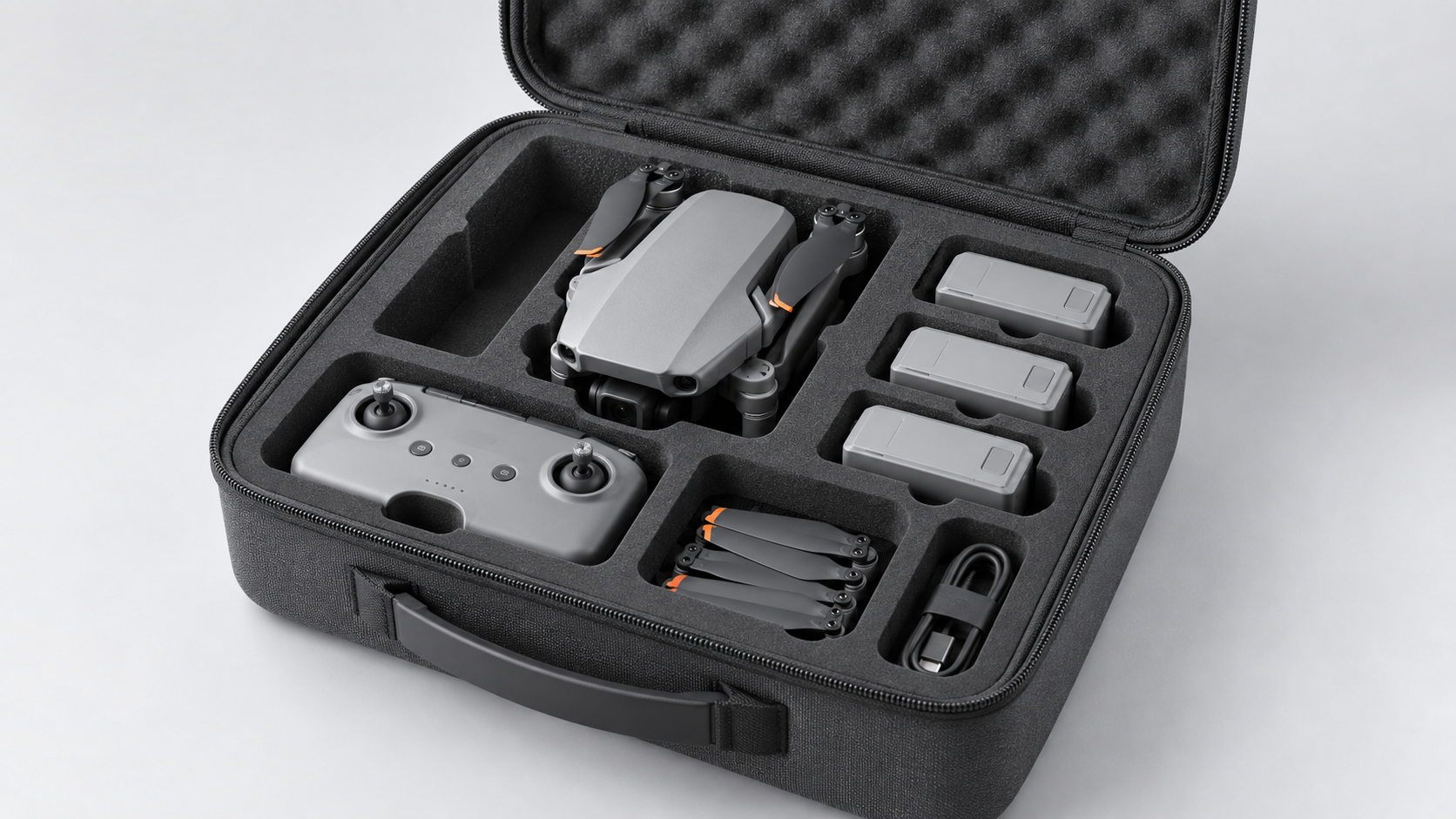

Antes de seleccionar una cavidad, dibuje un diagrama de secuencia de acceso.
Un diseño adecuado de la carcasa del dron se adaptará mejor a su uso. Antes de determinar la profundidad o la forma de la espuma, planifique el orden en que se colocarán y retirarán los elementos.
Pregunte qué elementos deben sacarse primero. En muchos kits de drones, el control remoto y las baterías deben ser de acceso más fácil y rápido que los cables de repuesto o las instrucciones. Los compradores pueden preferir que el dron esté centrado, el control remoto cerca de la abertura, las baterías en un lugar estable y los accesorios pequeños colocados donde no se caigan al abrir la caja.
La frecuencia de acceso modificará la elección del diseño óptimo:
| cosa | Preguntas frecuentes | Significado de diseño |
|---|---|---|
| fuselaje de dron | ¿Se quita cada vez que abres la caja? | Mantenga la cavidad de fácil agarre y evite el contacto excesivo. |
| controlador | ¿Los usuarios necesitan una configuración rápida? | Colócalo en un lugar donde puedas alcanzarlo sin tener que levantar primero otras piezas. |
| Batería | ¿Cuántas piezas de repuesto hay en el kit de herramientas? | Sepárelos claramente y confirme la dirección prevista. |
| hélice | ¿Se instalaron, se retiraron o se empaquetaron como piezas de repuesto? | Utilice un área designada para evitar que las piezas pequeñas sean aplastadas por objetos más grandes. |
| Cargador y cable | ¿Los cables están sueltos o agrupados? | Utilice bolsillos, correas o ranuras, según el diseño aprobado. |
| herramientas pequeñas | ¿Es necesario que estén presentes físicamente en el lugar? | Impida que entren en la zona del dron o de la batería. |
Antes de crear el primer prototipo, conviene revisar el orden de acceso. Si la disposición obliga a los usuarios a retirar tres accesorios antes incluso de llegar al controlador, aunque el chasis tenga un aspecto impecable, seguirá ralentizando el proceso de configuración.

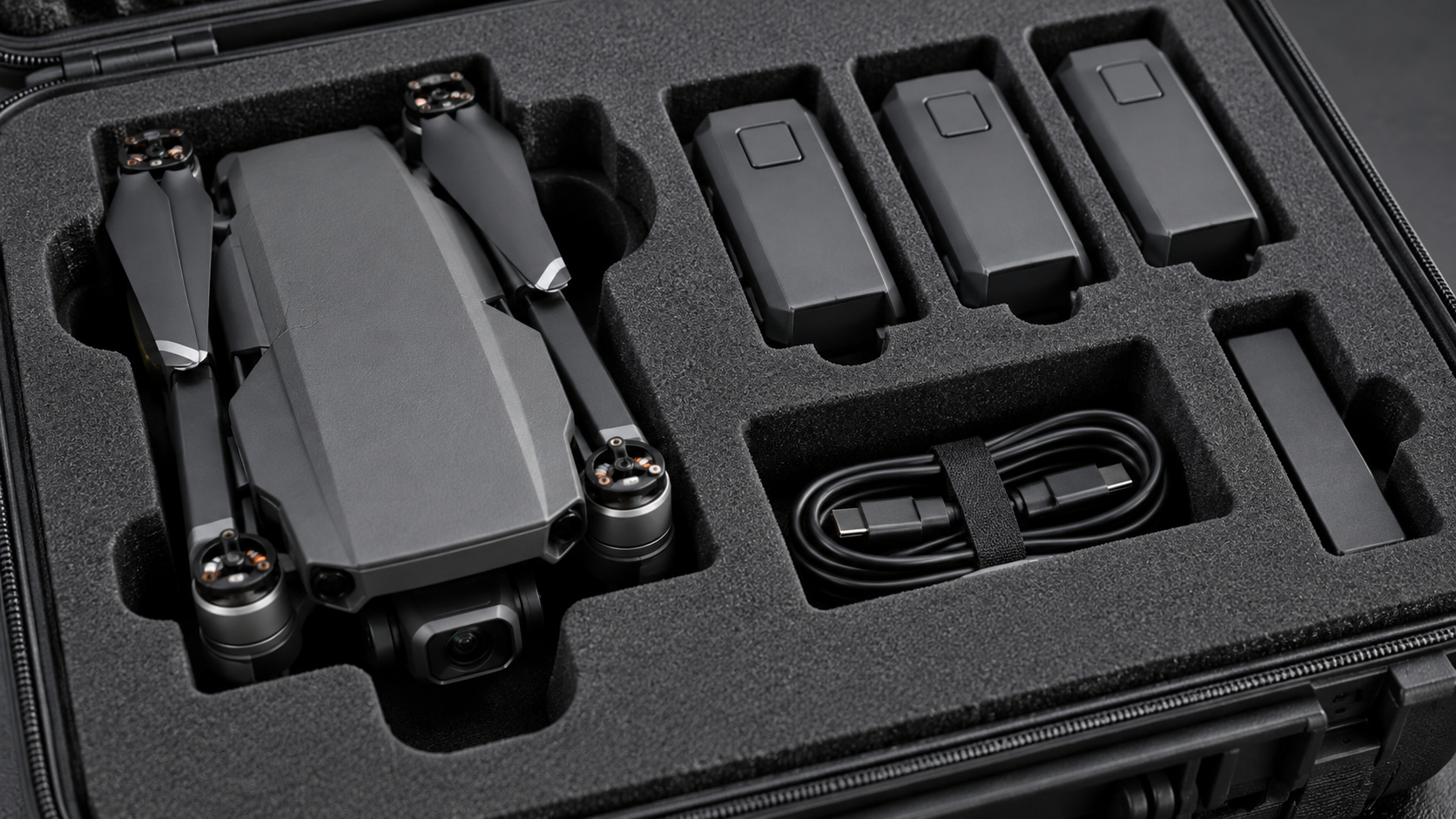

Determinar la función real del relleno de espuma.
Los revestimientos de espuma pueden tener múltiples usos, y no todos los proyectos requieren la misma funcionalidad. Por ejemplo, en la carcasa de un dron, la espuma puede ayudar a asegurar el fuselaje, separar la batería, reducir el movimiento, exhibir los kits de forma ordenada o sostener accesorios pequeños. Todas estas funciones deben especificarse claramente en la descripción del proyecto.
Por ejemplo, las cavidades de espuma alrededor del fuselaje del dron podrían servir principalmente para el posicionamiento. Las áreas de la batería podrían requerir aislamiento y una orientación clara. Las áreas de carga podrían necesitar una protección más completa que el simple acolchado. Para ciertos accesorios, los bolsillos de malla, las correas elásticas, los soportes moldeados o las estructuras de soporte elevadas podrían ser más adecuados que las cavidades de espuma sólida.
Esto es importante porque "añadir espuma" no es el único requisito. El comprador debe especificar el uso previsto de la espuma:
- Fijar un objeto en un lugar
- Separe los dos objetos que no deben tocarse.
- Facilitar la extracción
- Reduzca el movimiento visible durante el funcionamiento normal.
- Presenta el kit de una manera más sencilla.
- Reserve espacio para manuales de instrucciones, tarjetas o paquetes de accesorios.
El revestimiento de espuma no debe considerarse prueba de impermeabilidad, resistencia a los impactos ni cumplimiento normativo. Estas propiedades requieren requisitos y evidencia definidos por separado. El resumen del diseño solo documenta las funciones que debe soportar la estructura interna.
Para una selección más general de revestimientos, los compradores también pueden consultar la guía de revestimientos de espuma EVA de Pengtour. En el caso de proyectos con drones, el revestimiento debe compararse con el kit real y las muestras.
Matriz de entrada utilizando el diseño de la carcasa del dron
La matriz de entrada de diseño ayuda a los compradores a transformar los requisitos fragmentados en informes auditables. Además, reduce la probabilidad de que los proveedores diseñen basándose en kits hipotéticos en lugar de kits reales.
| cosa | Tamaño y estado del embalaje | Frecuencia de acceso | Requisitos de apoyo o separación | Decisión de diseño | Se requiere la opinión del comprador. | Inspección de muestreo inicial |
|---|---|---|---|---|---|---|
| fuselaje de dron | Estado plegado o ensamblado | alto | Posicionamiento, espacio, canal de agarre | Cavidad principal o soporte moldeado | Muestra real o tamaño exacto | Instalación, desmontaje, puntos de presión, holgura |
| controlador | Si se incluye o no un palo | alto | Fácil de retirar, separación superficial | Cavidad, bolsillo o zona de la correa para el hombro | Disposición de los controles y estado de los accesorios | La operación puede realizarse sin necesidad de levantar previamente otros objetos. |
| Batería | Cantidad y dirección | alto | Separación y posicionamiento claro | Cavidad única o grupo de regiones | Cantidad de baterías y normas de embalaje | No hubo dirección confusa ni movimientos imprecisos. |
| hélice | Incluido o empaquetado individualmente | medio | Protección y preparación de láminas delgadas | Cavidad delgada o pieza accesoria | Cantidad de repuesto y forma del embalaje | No doblado, no comprimido, no colocado bajo objetos pesados |
| Cargador y cable | Atado o suelto | medio | contener | Bolsillos, correas para los hombros o huecos | Dimensiones del arnés de cables | No se derramará ningún líquido al abrir la caja. |
| Herramientas y accesorios | A granel o en bolsas pequeñas | Bajo a medio | organizar | Cavidades pequeñas, bolsas o zonas elásticas | Lista de artículos | Fácil de contar y no migra a la cavidad principal. |
La matriz debe incluir incógnitas. Si el número de baterías, las dimensiones del haz de cables o el método de montaje de la hélice aún no están definidos, márquelos como pendientes en lugar de forzar un diseño prematuramente. Es preferible incluir incógnitas explícitas que suposiciones implícitas.
Al planificar la compra de una maleta en general, los compradores pueden compararla con una guía de diseño de maletas y luego acotar sus opciones a los kits para drones.

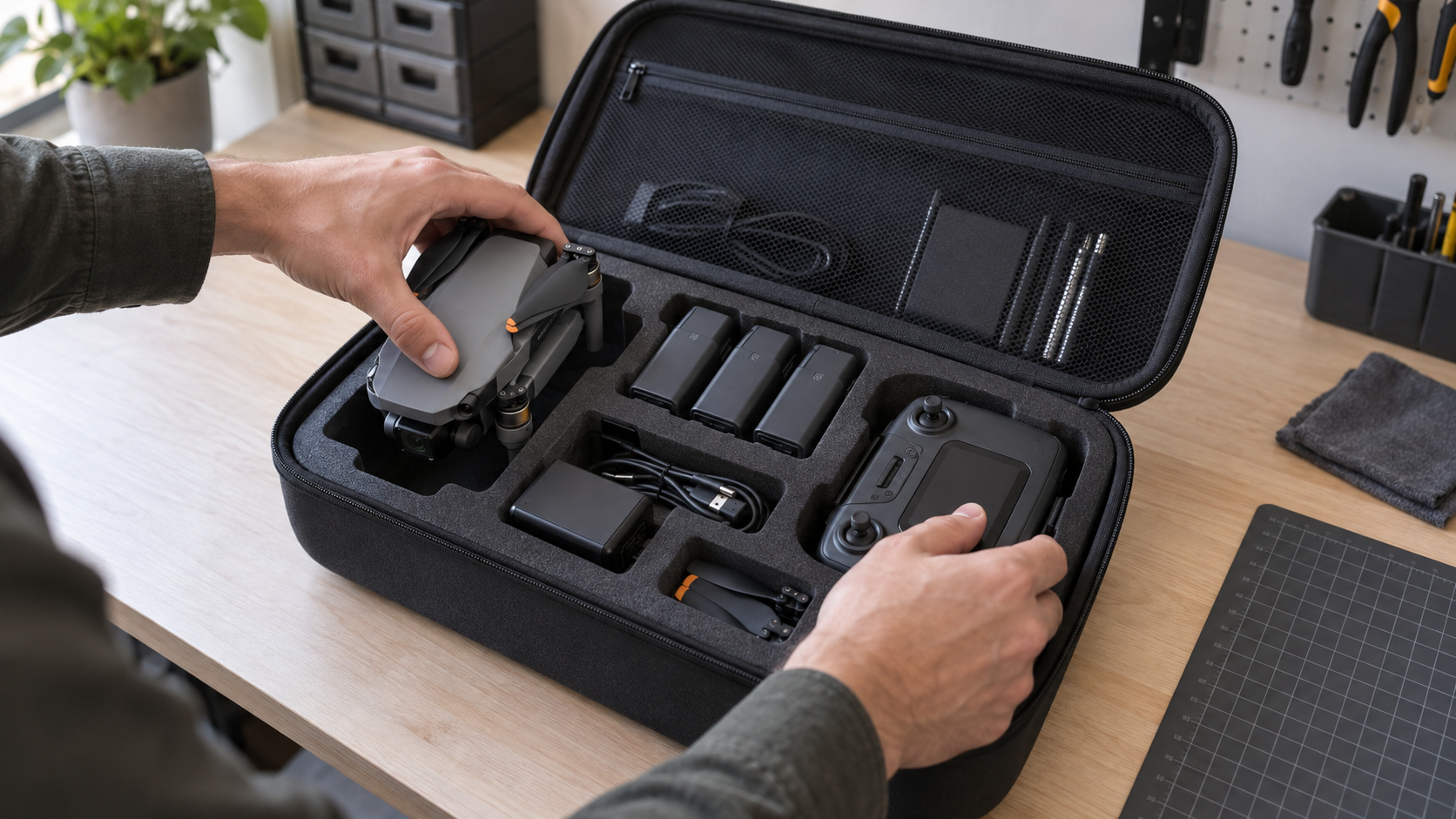

Al revisar la primera muestra, céntrate en el ajuste, la facilidad de uso y las modificaciones.
La primera muestra debe revisarse conforme al esquema de diseño aprobado. La revisión de la muestra no se limita a la inspección visual; también debe verificar que la carcasa cumpla con la lista de herramientas, el orden de uso y el esquema de diseño interno acordados antes de la toma de muestras.
Utilice un estado de evaluación simple para cada proyecto:
| control | pasar a través | Es necesario revisarlo | Se requiere verificación |
|---|---|---|---|
| Cada elemento del kit de herramientas tiene su ubicación designada. | Todos los elementos necesarios son aptos para su colocación dentro del área prevista. | Uno o más artículos no tienen un lugar de almacenamiento claro. | La lista definitiva de equipos aún no ha sido confirmada. |
| El fuselaje del dron se puede desmontar fácilmente. | Los usuarios pueden agarrarlo y levantarlo con naturalidad. | Hueso alveolar demasiado estrecho o difícil de operar | Estado del embalaje final incierto |
| Acceso del controlador y configuración de la coincidencia de órdenes | Se puede retirar antes que los accesorios de menor prioridad. | Estaba oculto por cables, baterías o el fuselaje del dron. | El flujo de trabajo del usuario aún no ha sido confirmado. |
| Las baterías son independientes y se pueden contar. | Tanto la cantidad como la dirección son muy claras. | Trastorno o inestabilidad en el área de la batería | El número de baterías puede variar. |
| Los cables y las herramientas permanecen en su lugar. | Se pueden colocar en bolsillos, correas para los hombros o compartimentos. | Los objetos pequeños se trasladarán a otras zonas. | Lista de piezas incompleta |
| El mecanismo de apertura y cierre, así como la sensación al transportarlo, son coherentes con el proyecto. | La cremallera, el asa y el equilibrio de la caja cumplen con los requisitos de la muestra. | Es necesario ajustar la apertura, el asa o el equilibrio. | Los objetivos de carga y transporte deben revisarse por separado. |
| El logotipo y el embalaje deben estar alineados. | La decoración y el embalaje se realizaron de acuerdo con el plan aprobado. | Es necesario modificar la ubicación, el tratamiento de la superficie o el embalaje. | La marca o el empaque aún no se han definido. |
La revisión de muestras debe distinguir entre las observaciones rutinarias de ajuste y los resultados de las pruebas. Si el comprador requiere pruebas de caída, impermeabilidad, carga o documentación de conformidad específicas, estas deben indicarse por separado y respaldarse con documentación. Una disposición ordenada de la espuma no demuestra los resultados de dichas pruebas.
Cómo Pengtour apoya los proyectos de estudio de caso con drones
Pengtu colabora con compradores B2B internacionales para desarrollar proyectos de estuches protectores de EVA personalizados, incluyendo algunos para drones. El equipo del proyecto revisa el kit del dron, sus dimensiones, el estado del embalaje, el orden de uso previsto, la orientación de la carcasa, la disposición interna, el forro de espuma, el forro interior, las cremalleras, las asas, el logotipo, la orientación del embalaje y los requisitos de las muestras.
La estructura específica depende del proyecto. Una funda para dron puede incluir un núcleo estructural de EVA, un tejido o material de superficie exterior, un forro interior, un forro de espuma, soportes moldeados o en relieve, un bolsillo interior, correas elásticas, cremalleras, asas, un logotipo y un embalaje adecuado. No todas las fundas requieren todos estos componentes.
Pengtu puede evaluar y personalizar dimensiones, estructuras, selección de materiales, colores, logotipos y embalajes, desarrollar muestras, gestionar la producción en masa y brindar apoyo a la exportación según los requisitos del proyecto. La viabilidad, la selección de materiales, los requisitos de las muestras y el alcance final de los servicios deben confirmarse antes de la producción.
A continuación, prepare una lista de los kits para drones, incluyendo las dimensiones de los componentes, el número de baterías, el orden de acceso, la lista de accesorios, los requisitos de marca, la orientación del embalaje y cualquier elemento que requiera verificación por separado. Luego, envíe esta información a través de la página de solicitud de presupuesto para que podamos revisar el proyecto con base en datos claros.
Preguntas frecuentes
¿Qué información deben preparar los compradores antes de diseñar la disposición de la espuma para la carcasa de un dron?
Prepare una lista completa del kit, incluyendo dimensiones, estado del embalaje, orden de uso, lista de accesorios, número de baterías, método de embalaje de la hélice, requisitos de marca, orientación del embalaje y cualquier necesidad específica de prueba o validación. Si algún elemento aún no está definido, márquelo como "Pendiente" en la presentación.
¿Deberían todas las fundas para drones llevar revestimiento de espuma?
No. Los revestimientos de espuma pueden facilitar el posicionamiento, la separación, la visualización o el control del movimiento, pero algunos accesorios se adaptan mejor a bolsillos, correas, soportes moldeados, soportes elevados u otras estructuras homologadas. La elección específica depende del kit del dron y de los requisitos del proyecto.
¿Cómo se deben guardar por separado las baterías y las hélices de repuesto dentro de la carcasa de un dron?
El diseño debe indicar claramente la ubicación y orientación de las baterías y las hélices. La ubicación precisa de las baterías facilita el inventario y la inspección. La hélice no debe colocarse debajo de objetos pesados ni en zonas propensas a doblarse durante su manipulación normal. La estructura final aún requiere una revisión de muestra.
¿Qué aspectos deben revisarse en la primera muestra antes de la producción?
Compruebe que todos los componentes estén completos, que el cuerpo del dron y el control remoto se puedan desmontar en el orden correcto, que la batería y los accesorios estén colocados en las posiciones correctas, que las cremalleras y las asas funcionen correctamente después de cargar la muestra y que las marcas y los detalles del embalaje cumplan con los requisitos. Registre cada elemento como "Aprobado", "Requiere modificación" o "Requiere verificación".
