繊細な電子機器、医療機器、専門機器に最適な保護パッケージを設計することは、一か八かのエンジニアリング上の課題です。軽量でありながら驚くほど耐久性があり、コスト効率が高く、しかも高級感のある外観が必要です。カスタム EVA 保護ケースを入力してください。
このガイドは、プロダクト マネージャー、調達エンジニア、デザイナーを対象に作成されています。適切な原材料の選択から、構造設計、工具、最終性能テストの理解に至るまで、EVA ケースのライフサイクル全体を説明します。
EVA 保護ケースとは
エチレン酢酸ビニル (EVA) は、その卓越した靭性、柔軟性、耐衝撃性で知られる非常に汎用性の高いコポリマーです。 EVA 保護ケースは、EVA フォーム シートに生地 (ナイロンや PU など) をラミネートし、高熱と圧力下で特定の形状に熱成形することによって製造される半硬質の筐体です。
最小限の衝突保護を提供する従来のソフト バッグや重い射出成形ハード ケースとは異なり、EVA ケースは、軽量で高度にカスタマイズ可能で見た目にも美しい半硬質保護という、完璧な「Goldilocks」ソリューションを提供します。
EVA ケースが機器の保護に最適な理由
保護梱包ソリューションを評価する場合、エンジニアは保護、重量、工具のコストのバランスを取る必要があります。 EVA が優れている理由はいくつかあります。
- 衝撃と衝撃吸収: EVA フォームの独立気泡構造により、運動エネルギーが効率的に分散され、繊細な内部コンポーネントが落下から保護されます。
- 軽量耐久性: 一部のプラスチックに匹敵する構造的剛性を持ちながら、重量は数分の一です。
- 耐水性と耐候性: EVA ケースは、必要に応じて、耐水性の外側素材、ジッパーのオプション、縫い目構造を使用して設計できます。ただし、防水性能は、固定の IP 定格を前提とするのではなく、合意された構造とテスト要件に従って確認する必要があります。
現在、次のプロジェクトに向けてさまざまな梱包材を検討している場合は、情報に基づいたエンジニアリング上の決定を下すために、EVA とハード プラスチック ケース: どちらが優れていますか? に関する包括的な内訳をお読みください。
EVA フォーム素材を理解する
カスタム ケースのパフォーマンスによって、選択する必要がある EVA 原材料の種類が決まります。すべての EVA フォームが同じように作られているわけではありません。
EVA の密度と硬度
構造の完全性について、エンジニアは密度 (kg/m3 単位で測定) と硬度 (ショア C またはアスカー C スケールで測定) という 2 つの主要な指標を検討します。高密度の EVA はより硬い外殻を提供し、これは重機にとって重要です
さらに、EVA の硬さは、触感と耐衝撃性を決定します。これを正しく指定する方法については、 EVA 硬度ガイドをご覧ください。
熱安定性や耐薬品性など、材料のあらゆる技術的特性を習得したい方は、究極の EVA フォーム材料ガイドをブックマークしてください。

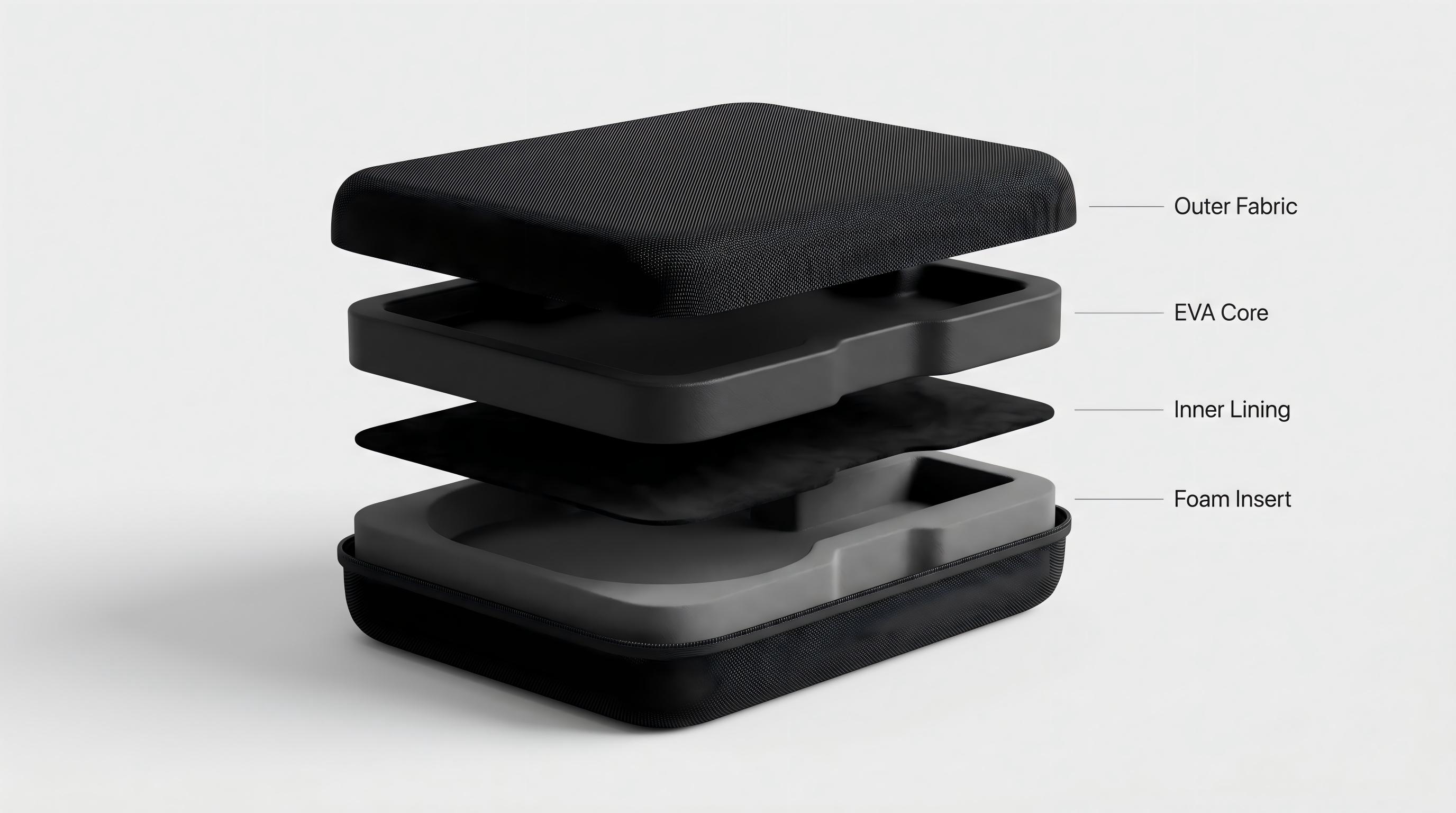

包括的な EVA ケース設計ガイド
外観の形状は美しさだけを目的としたものではありません。エンボス加工のリブとデボス加工のチャネルにより、重量を増やすことなくケースの構造的剛性が大幅に向上します。これは耐衝撃ケース エンジニアリングにおける重要な原則です。

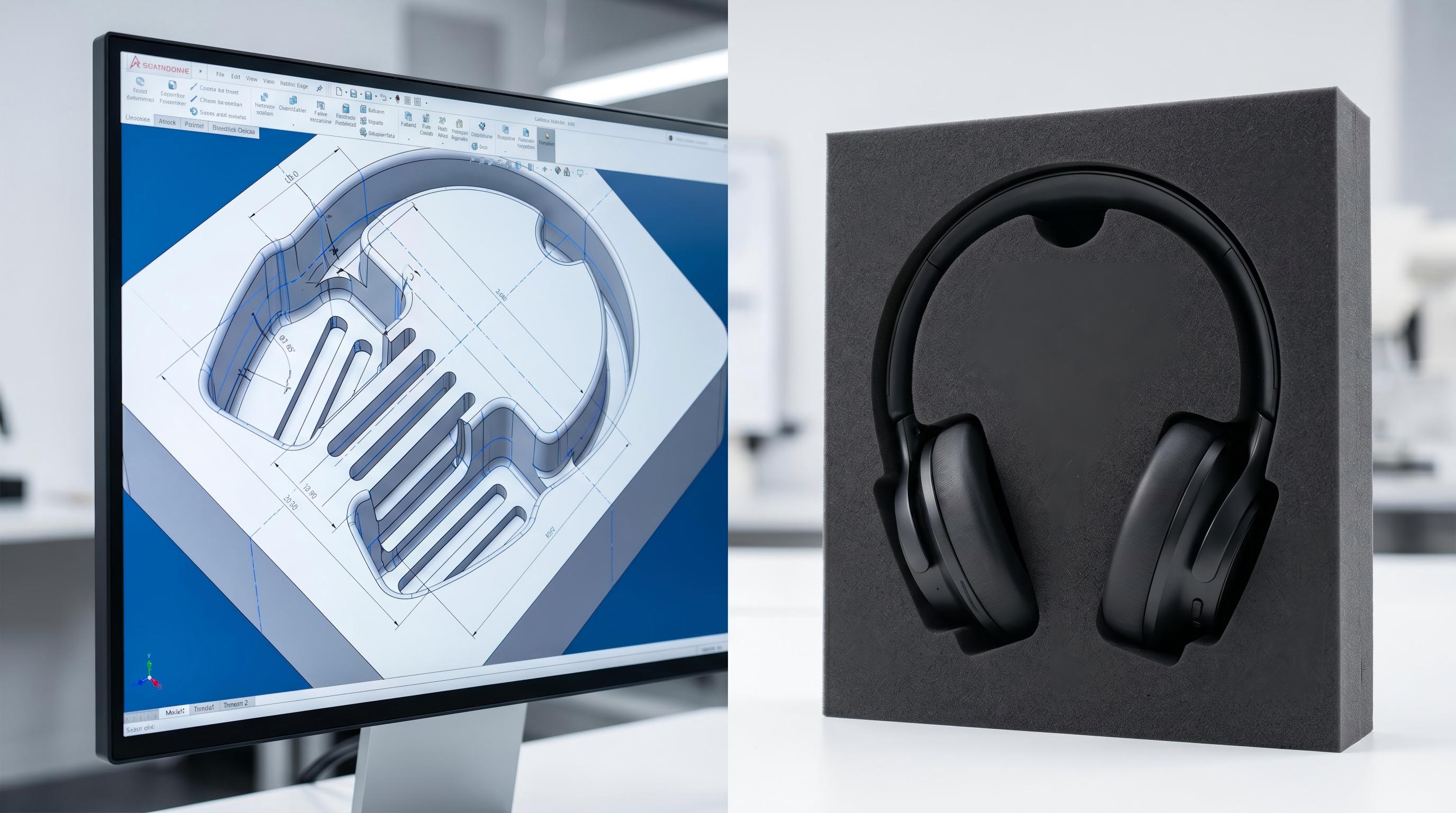

内部インサートの設計
内部インサート (通常はダイカット EVA または成形 PU で作られています) が製品を支えます。機器とフォームインサートの間の公差は、ずれを防ぐために十分にタイトである必要がありますが、簡単に抜き取れるように十分に緩んでいる必要があります。内部レイアウトのベスト プラクティスについては、カスタム EVA フォーム インサート設計の記事をご覧ください。
EVA ケースの製造プロセス
これらのケースの製造方法を理解すると、製造容易性設計 (DFM) を最適化し、コストを削減することができます。このプロセスには通常、次のことが含まれます。
- ラミネート加工: 外装生地と内装生地を EVA シートに接着します。
- 熱成形 (圧縮成形): ラミネートされたシートを加熱し、アルミニウムの型に押し込みます。この魅力的な変化は、EVA 熱成形プロセスの概要で段階的に確認できます。
- 型抜きと縫製: 余分な素材をトリミングし、ジッパー、ハンドル、バインディングをステッチします。
これらの主要な製造段階を理解することで、製造可能性を考慮して設計をより適切に最適化し、外観や保護に妥協することなく、高品質でコスト効率の高い生産を保証できます。
性能テストと品質管理
専門的な医療機器や電子機器の場合、「見た目が良い」だけでは十分ではありません。ケースは厳格な品質管理 (QC) 基準に合格する必要があります。信頼できるメーカーは、ジッパーの疲労テスト、ハンドルの耐荷重テスト、環境室テスト (高熱/高湿度) を実施しています。
重要なのは、ケースは落下時に中身を保護することです。 MIL-STD 規格を満たすようにケースを設計する方法については、電子機器ケースの落下テストに合格する方法に関するガイドをご覧ください。
EVA ケースの業界用途
EVA ケースはその多用途性により、複数の高価値産業で標準となっています。
- 家電製品: ドローン、VR ヘッドセット、カメラ。 (EVA カメラ ケース ガイドをご覧ください)。
- 医療およびヘルスケア: 血圧計、CPAP 機器、手術器具。ここでは、清掃性と衝撃保護が最も重要です。 (EVA 医療機器ケースの設計ガイドをお読みください)
- ゲームおよびオーディオファン: メカニカル キーボード、ハイエンド ヘッドフォン、ゲーム ヘッドセット、マイク、および関連アクセサリ。関連するアプリケーションについては、メカニカル キーボード EVA ケース ガイド および オーディオ EVA ケース ガイド をご覧ください。
カスタム EVA ケースのコスト要素とリード タイム
カスタム EVA ケースのコストは、外形寸法以外にも依存します。購入者は、シェルのサイズ、EVA の厚さ、外装素材、裏地、ジッパー、ハンドル、ロゴの方法、インナーインサート、梱包、注文数量を含む完全な仕様を評価する必要があります。
一般的なコスト要因には次のようなものがあります。
- ケースのサイズと成型の深さ;
- EVA の硬度と厚さ;
- 外装素材（PU レザー、オックスフォード生地、ポリエステル、ナイロンなど）
- 裏地素材（ベルベット、ポリエステル、マルチスパンデックスなど）
- フォームインサート構造と付属品コンパートメント;
- ジッパーのタイプ、プラー、ハンドル、エッジバインディング;
- ロゴの方法（スクリーン印刷、デボス加工、ゴムパッチ、金属など）バッジ;
- パッケージ形式;
- 改訂サンプル;
- 素材の色と購入要件。
黒または通常の材料オプションの場合、標準MOQは通常500個から始まります。カスタムカラーまたは特殊な素材の場合、MOQ は、製品サイズ、素材の消費量、素材の購入要件、および残りの素材のリスクに基づいて検討する必要があります。
サンプルの開発には、構造、素材、ロゴの方法、承認要件に応じて、通常 7 ～ 15 日程度かかります。バルク生産のリードタイムは、最終サンプル、注文数量、材料の入手可能性、および梱包の詳細が承認された後に確認する必要があります。
適切な EVA ケース メーカーを選択する方法
EVA ケースのメーカーを選択する際は、単価だけを基準にしてはいけません。信頼できるサプライヤーは、大量生産前に製品をレビューし、適切な構造を推奨し、サンプルを準備し、材料の一貫性を管理し、品質を確認できる必要があります。
カスタム EVA ケースのサプライヤーを評価する場合、購入者は以下を確認する必要があります。
- サプライヤーが保護対象の製品を理解しているかどうか;
- ケース構造が実際の寸法またはサンプルに基づいて設計されているかどうか;
- 素材のオプションが明確に説明されているかどうか;
- ロゴ、ジッパー、裏地、インサート、およびパッケージングの詳細がカスタマイズできるかどうか;
- 大量生産前にサンプルが提供されるかどうか;
- 承認されたサンプルを生産基準として使用できるかどうか;
- 検査に外観、フィット感、ジッパーの操作、ロゴの位置、およびパッケージングが含まれるかどうか;
- テストかどうか必要に応じて第三者による検証を手配できます。
Pengtour は、製造前に製品要件、材料の選択、構造、ブランディング、サンプルの承認、バルク生産の詳細をレビューすることで、OEM および ODM のカスタム EVA ケース プロジェクトをサポートします。
よくある質問
Q1: カスタム EVA ケースの標準 MOQ はいくらですか?
A: 黒または通常の材料オプションの場合、標準MOQは通常500個から始まります。カスタムカラーまたは特殊な素材の場合、MOQ はケースのサイズ、素材の消費量、素材の購入要件、および残りの素材のリスクに基づいて検討する必要があります。材料の選択、色、ロゴの方法、パッケージングはすべて最終的な生産計画に影響を与える可能性があるため、購入者は見積もりの際に正確なMOQを確認する必要があります。
Q2: カスタム EVA 金型または工具のコストはいくらですか?
A: EVA ツールのコストは、ケース サイズ、成形深さ、構造、金型部品の数、インサートの設計、および表面の詳細によって異なります。プラスチック射出成形と比較して、EVA 熱成形ツールはカスタム保護ケースに対して柔軟性が高いことがよくありますが、最終的な金型コストは、製品の寸法、構造、サンプル要件を検討した後に見積もる必要があります。
Q3: プロトタイプ/サンプルと量産の標準的なリードタイムはどれくらいですか?
A: 市場投入までのスピードが重要です。 CAD 図面と生地見本が承認されると、カスタム プロトタイプの作成には約 7 ～ 10 日かかります。大量生産の場合、注文量と材料の在庫状況に応じて、サンプルの承認と入金の受領後、標準リードタイムは通常 25 ～ 30 日です。
Q4: カスタム EVA ケースを 100% 防水にすることはできますか?
A: 標準の EVA ケースは耐水性ですが、防水性が高くなるようにケースを設計することもできます (多くの場合、IP65 または IP67 相当の基準に達します)。これは、防水性の PU の外側生地を使用し、防水性のジッパー (YKK アクアガードなど) を統合し、製造プロセス中に縫い目をヒートシールまたはテープで処理することによって実現されています。
Q5: カスタム EVA ケースの環境テストを手配できますか?
A: 購入者または対象市場の必要に応じて、環境テストを手配または検証できます。材料承認前に必要な試験項目を確認する必要があります。さらに確認が必要な場合、Pengtour は、合意されたテスト範囲に従って、選択された材料または完成したサンプルに対するサードパーティの実験室テストを調整できます。
